Подробная иллюстрация DIN EN ISO 14122 Часть 4: Стальные решетчатые настилы для лестниц, стремянок и рабочих площадок включены!

В промышленных платформах и системах механического оборудования стальные лестницы, подъёмные ступени, обслуживающие проходы и рабочие платформы являются основными конструкциями, обеспечивающими безопасное передвижение персонала.

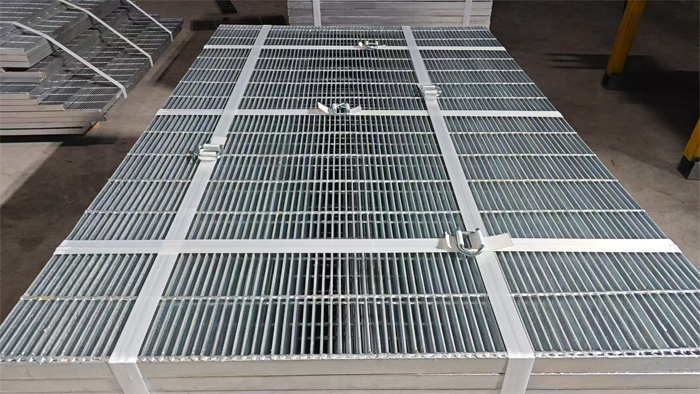

1. Требования к выбору стальных решётчатых настилов для лестничных маршей

Минимальная ширина ступени: ≥600 мм

Несущая способность: должна выдерживать сосредоточенную нагрузку 1,5 кН (испытание в одной точке)

Рекомендуется использовать зубчатый стальной настил с противоскользящей передней кромкой, например, марки G325/30/100, G405/30/100

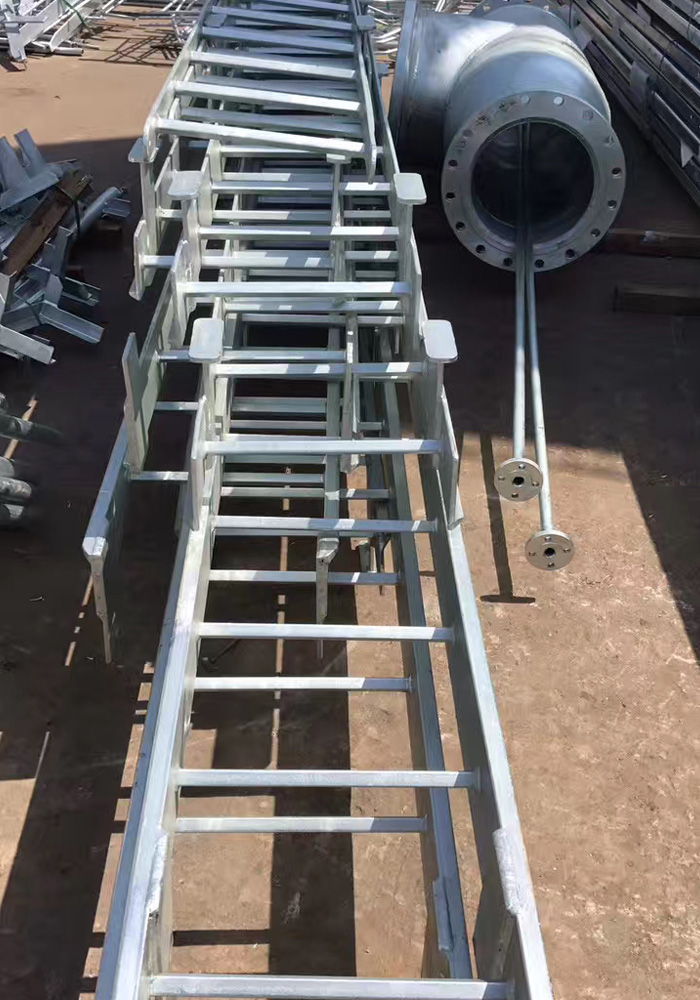

2. Требования к ступеням из стального настила для вертикальных лестниц

Равномерный шаг (250 мм ± 10)

Должны обеспечивать устойчивость стопы и противоскользящие свойства

Рекомендуется использовать противоскользящие перфорированные стальные ступени или зубчатый стальной настил

3. Стандарты для стальных настилов в проходах/каналах

Минимальная ширина прохода: ≥500 мм (для одного человека), ≥800 мм (для двух человек)

Необходимо устанавливать двусторонние ограждения и бордюрные планки, настил прохода должен выдерживать равномерно распределённую нагрузку 5 кН/м²

Распространённые марки: G323/30/100, G405/30/100, G325/40/100

Помимо требований к размерам, прочности и противоскользящим свойствам стальных настилов, стандарт DIN EN ISO 14122 также подчёркивает:

Прочность соответствующих крепёжных элементов должна соответствовать нагрузке на вырыв

Поверхностная обработка должна обеспечивать коррозионную стойкость (рекомендуется горячее цинкование)

Ошибки монтажа не должны превышать нормы стандарта

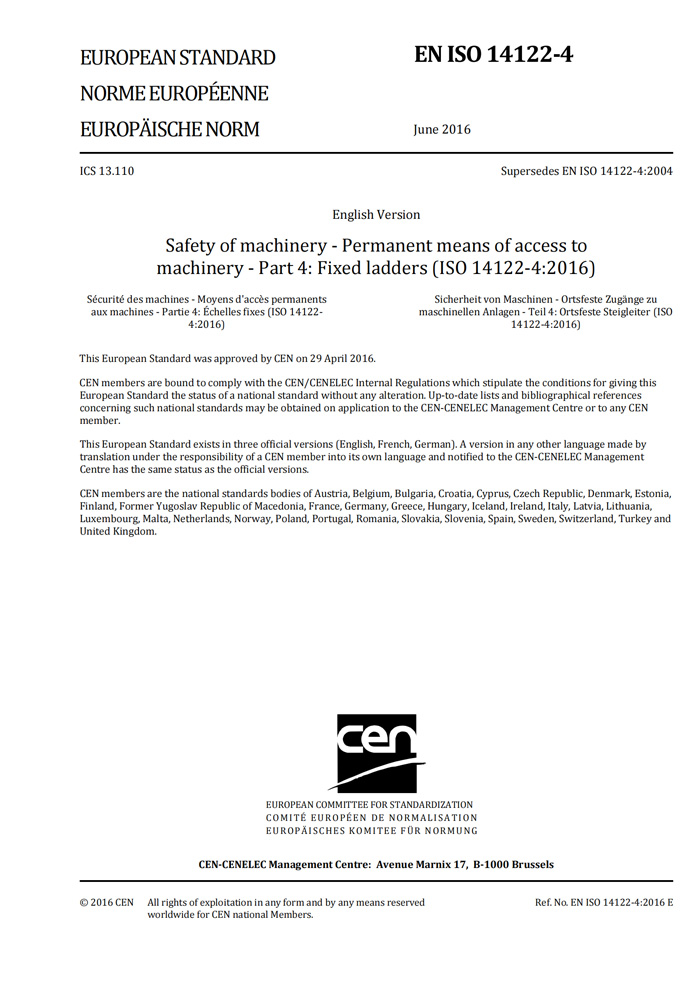

PDF: iso_14122-4_2016
