Алюминиевый решетчатый настил

Name: Алюминиевый решетчатый настил
Brand: Sino Composite Structures Co., Ltd.
Price: 150-800 USD
Rating: 4.8 (50 reviews)

Алюминиевая решётка изготавливается путём экструзии и фиксации стандартных алюминиевых полос и прутков с помощью оборудования. Она обладает следующими характеристиками: отсутствие деформации и изменения цвета при нормальных условиях эксплуатации, высокая атмосферостойкость и коррозионная стойкость, хорошая теплоотдача, отсутствие необходимости в обслуживании и длительный срок службы.

В качестве альтернативы стальной решётке, алюминиевая решётка изготавливается из алюминиевого сплава 6063, а основными легирующими элементами являются магний и кремний. Благодаря элементному составу и структурным особенностям алюминиевой решётки, она не только обладает несущей способностью, сопоставимой со стальной решёткой, но и имеет множество свойств, которыми стальная решётка не обладает. Например, хорошую коррозионную стойкость, гальванические свойства, лёгкий вес и привлекательный внешний вид и т.д. Алюминиевые решётки имеют высокую степень стандартизации, строгий и точный контроль размеров, а также удобный и быстрый монтаж. По сравнению с традиционными строительными технологиями использование алюминиевой решётки позволяет значительно сократить время строительных работ на объекте, а качество строительства и эстетический вид объекта значительно улучшаются.

Request A Quote

Классификация алюминиевых решеток

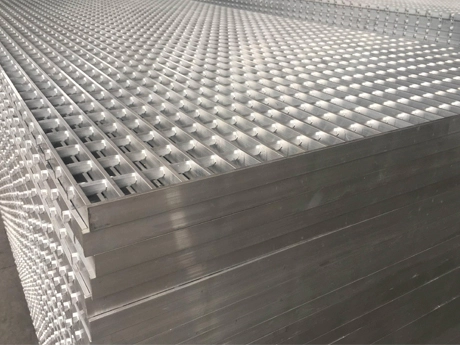

Прямоугольная обжатая алюминиевая решётка

Стандартная алюминиевая решётка является наиболее распространённой моделью среди изделий из алюминиевых решёток. Она изготавливается из плоского и квадратного алюминия методом экструзии с определённым шагом. Отличается отсутствием точек сварки, надёжным соединением, лёгким весом, высокой прочностью, низким энергопотреблением и коррозионной стойкостью.

В зависимости от требований к противоскользящим свойствам она подразделяется на алюминиевую решётку с гладкой поверхностью и алюминиевую решётку с зубчатой поверхностью.

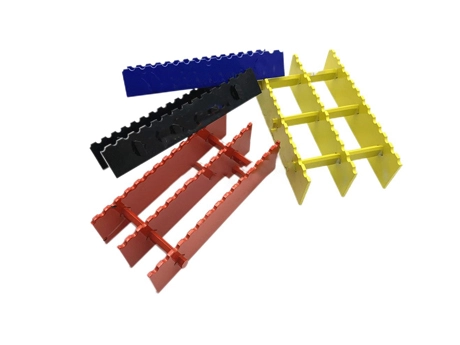

Плоская прямоугольная алюминиевая решетка с обжатыми соединениями

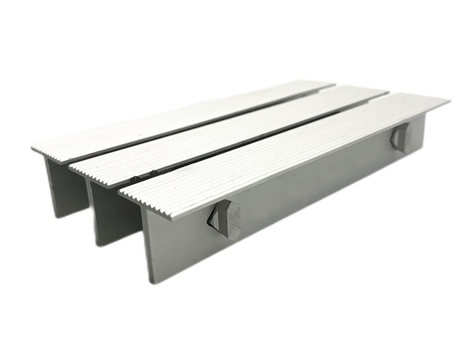

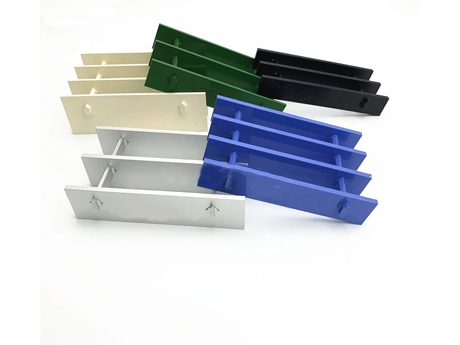

Рифленая поверхность прямоугольная штампованная алюминиевая решетка

Алюминиевый решётчатый настил — обозначение

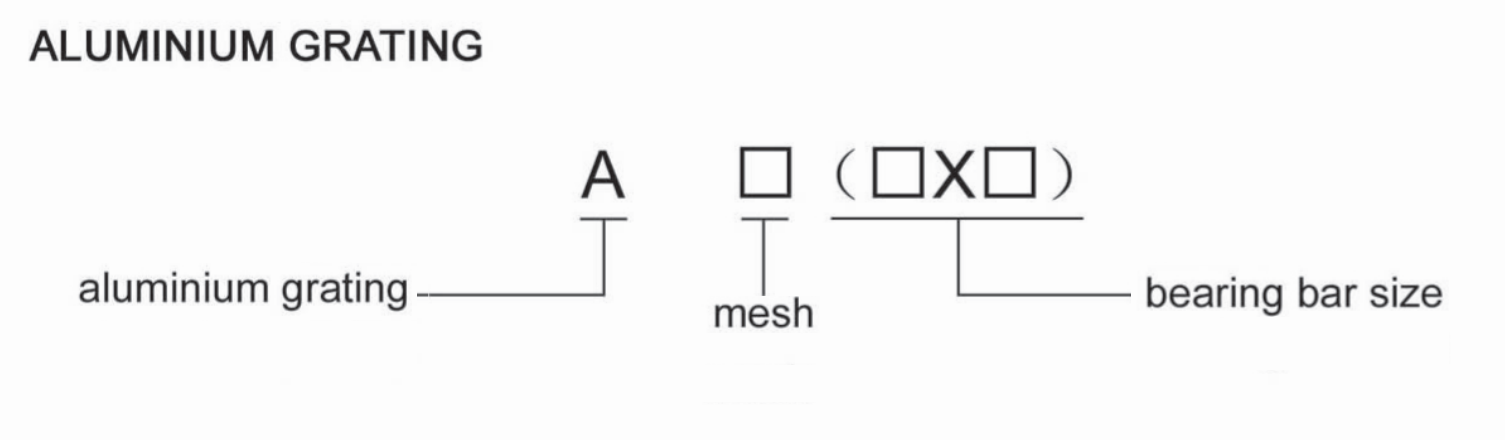

Наименование алюминиевой решётки

Обработка поверхности

Матовая отделка
Анодирование
Порошковое покрытие

Область применения

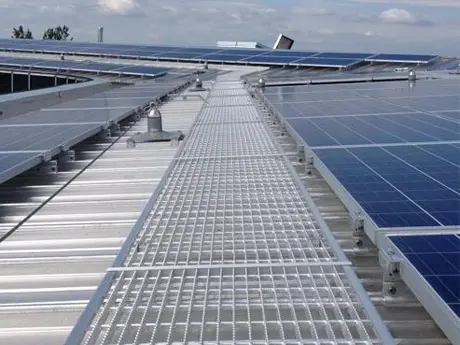

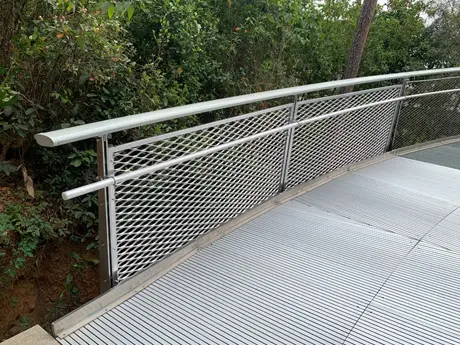

Наружные условия для ограждений и перил

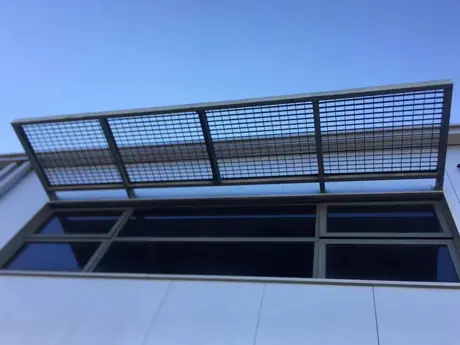

Отделка внешних стен

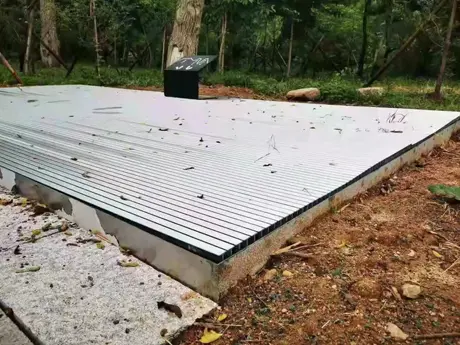

Крышки городских дренажных систем

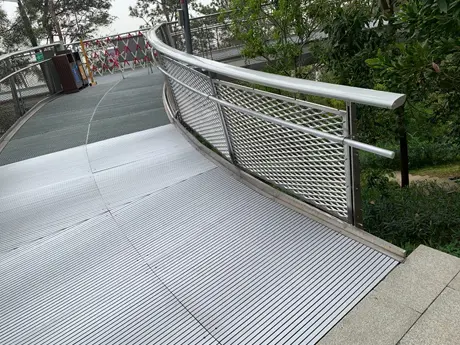

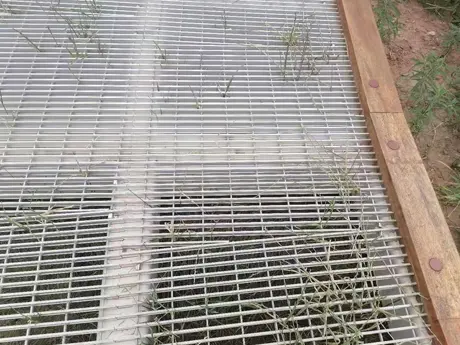

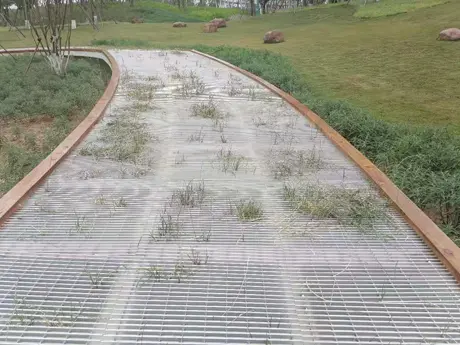

Тротуары

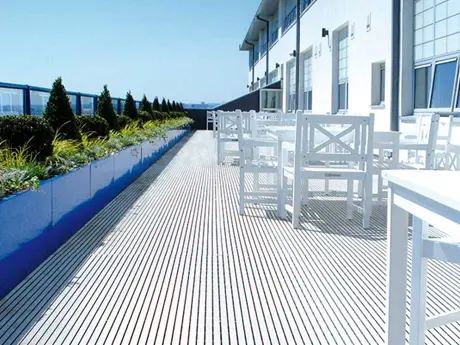

Платформы

Таблица нагрузок и прогибов прямоугольной алюминиевой решётки с обжатыми прутками

Тип	Шаг несущих прутков (мм)	Шаг поперечных прутков (мм)	Масса кг/м²	Максимальный пролёт при 4 кПа и прогибе 5 мм (мм)	Размер несущего прутка (мм)		ПРОЛЁТ 200	ПРОЛЁТ 350	ПРОЛЁТ 500	ПРОЛЁТ 650
AE(20x5)	60	100	7.102	776	20x5	U	93.77	30.61	15.00	8.88	ПРОЛЁТ 800
AEF(20x5)	60	50	8.652	776	20x5	D	0.51	1.56	3.20	5.42	ПРОЛЁТ 800
AC(20x5)	40	100	9.254	857	20x5	U	143.41	46.82	22.94	13.57	8.93
ACF(20x5)	40	50	10.804	857	20x5	D	0.52	1.59	3.26	5.53	8.43
AC(25x3)	40	100	7.371	893	25x3	U	134.45	43.90	21.21	12.72	8.40
ACF(25x3)	40	50	8.921	893	25x3	D	0.42	1.28	2.61	4.42	6.71
AE(25x5)	60	100	8.447	916	25x5	U	146.51	47.84	23.44	13.87	9.15
AEF(25x5)	60	50	9.997	916	25x5	D	0.41	1.25	2.56	4.33	6.58
AB(20x5)	30	100	11.406	920	20x5	U	187.54	61.23	30.05	17.78	11.73	ПРОЛЁТ 950
ABF(20x5)	30	50	12.956	920	20x5	D	0.51	1.56	3.19	5.41	8.22	ПРОЛЁТ 950
AB(25x3)	30	100	8.985	958	25x3	U	175.82	57.41	28.13	16.64	10.98	7.79
ABF(25x3)	30	50	10.535	958	25x3	D	0.41	1.25	2.56	4.33	6.58	9.31
AC(25x5)	40	100	11.137	1012	25x5	U	224.08	71.93	35.85	21.21	14.00	9.93
ACF(25x5)	40	50	12.687	1012	25x5	D	0.42	1.28	2.61	4.41	6.70	9.49
AC(32x3)	40	100	8.953	1073	32x3	U	220.28	71.93	35.24	20.85	13.76	9.76
ACF(32x3)	40	50	10.502	1073	32x3	D	0.32	1.00	2.04	3.45	5.23	7.4
AB(25x5)	30	100	13.827	1086	25x5	U	293.03	95.68	46.88	27.74	18.31	12.98	ПРОЛЁТ 1100
ABF(25x5)	30	50	15.377	1086	25x5	D	0.41	1.25	2.56	4.33	6.57	9.3	ПРОЛЁТ 1100
AE(32x5)	60	100	10.330	1101	32x5	U	240.05	78.38	38.40	22.72	15.00	10.63	7.93
AEF(32x5)	60	50	11.88	1101	32x5	D	0.32	0.98	2.00	3.38	5.13	7.25	9.76
AB(32x3)	30	100	11.019	1152	32x3	U	288.06	94.06	46.09	27.27	18.00	12.76	9.52
ABF(32x3)	30	50	12.568	1152	32x3	D	0.32	0.98	2.00	3.38	5.13	7.25	9.75
AC(32x5)	40	100	13.773	1216	32x5	U	367.14	119.88	58.74	34.75	22.94	16.27	12.13	ПРОЛЁТ 1250
ACF(32x5)	40	50	15.323	1216	32x5	D	0.32	1.00	2.03	3.44	5.23	7.39	9.94	ПРОЛЁТ 1250
AE(40x5)	60	100	12.482	1300	40x5	U	375.08	122.47	60.01	35.51	23.44	16.62	12.39	9.60
AEF(40x5)	60	50	14.032	1300	40x5	D	0.25	0.78	1.60	2.70	4.10	5.79	7.78	10.08
AB(32x5)	30	100	17.216	1304	32x5	U	480.11	156.77	76.81	45.45	30.00	21.27	15.87	12.29
ABF(32x5)	30	50	18.766	1304	32x5	D	0.32	0.98	2.00	3.38	5.13	7.25	9.74	12.62
AB(40x3)	30	100	13.343	1360	40x3	U	450.10	146.97	72.01	42.61	28.13	19.94	14.87	11.52	ПРОЛЁТ 1400
ABF(40x3)	30	50	14.892	1360	40x3	D	0.25	0.78	1.60	2.70	4.10	5.79	7.78	10.07	ПРОЛЁТ 1400
AE(45x5)	60	100	13.827	1419	45x5	U	474.72	155.01	75.95	44.94	29.67	21.04	15.69	12.15	9.68
AEF(45x5)	60	50	15.377	1419	45x5	D	0.23	0.69	1.42	2.40	3.64	5.14	6.91	8.95	11.25
AC(40x5)	40	100	16.786	1435	40x5	U	573.66	187.31	91.78	54.31	35.39	25.42	18.96	14.68	11.70
ACF(40x5)	40	50	18.336	1435	40x5	D	0.26	0.80	1.63	2.75	4.18	5.90	7.93	10.27	12.91
AE(50x5)	60	100	15.172	1535	50x5	U	586.07	191.37	93.77	55.48	36.62	25.97	19.37	15.00	11.96
AEF(50x5)	60	50	16.722	1535	50x5	D	0.20	0.62	1.28	2.16	3.28	4.63	6.21	8.04	10.11
AB(40x5)	30	50	21.090	1538	40x5	U	750.17	244.95	120.02	71.02	46.88	33.24	24.79	19.20	15.30	ПРОЛЁТ 1550
ABF(40x5)	30	100	22.640	1538	40x5	D	0.25	0.78	1.60	2.70	4.10	5.79	7.78	10.06	12.66	ПРОЛЁТ 1550
AC(45x5)	40	100	18.669	1566	45x5	U	726.04	237.07	116.16	68.73	45.37	32.17	24.00	18.58	14.81	12.08
ACF(45x5)	40	50	20.219	1566	45x5	D	0.23	0.71	1.45	2.45	3.71	5.24	7.04	9.11	11.46	14.09
AB(50x3)	30	100	16.248	1605	50x3	U	703.29	229.64	112.52	66.58	43.95	31.17	23.24	18.00	14.35	11.70
ABF(50x3)	30	50	17.798	1605	50x3	D	0.20	0.62	1.28	2.16	3.27	4.62	6.21	8.04	10.10	12.42
AB(45x5)	30	100	23.511	1677	45x5	U	949.44	310.02	151.91	89.88	59.34	42.08	31.38	24.30	19.37	15.80
ABF(45x5)	30	50	25.061	1677	45x5	D	0.23	0.69	1.42	2.40	3.64	5.14	6.90	8.94	11.23	13.81
AC(50x5)	40	100	20.552	1692	50x5	U	896.35	292.68	143.41	84.86	56.02	39.72	29.63	22.94	18.29	14.92	ПРОЛЁТ 1700
ACF(50x5)	40	50	22.102	1692	50x5	D	0.21	0.64	1.30	2.20	3.34	4.71	6.33	8.19	10.30	12.66	ПРОЛЁТ 1700
AB(50x5)	30	100	25.932	1813	50x5	U	1172.15	382.74	187.54	110.97	73.25	51.95	38.74	30.00	23.92	19.51	16.22	ПРОЛЁТ 1850
ABF(50x5)	30	50	27.482	1813	50x5	D	0.20	0.62	1.28	2.16	3.27	4.62	6.21	8.03	10.10	12.41	14.97	ПРОЛЁТ 1850
AE(65x5)	60	100	19.207	1864	65x5	U	990.46	323.41	158.47	93.77	61.90	43.89	32.74	25.35	20.21	16.49	13.7	11.57	ПРОЛЁТ 2000
AEF(65x5)	60	50	20.757	1864	65x5	D	0.16	0.48	0.98	1.66	2.52	3.55	4.77	6.17	7.75	9.52	11.48	13.63	ПРОЛЁТ 2000
AC(65x5)	40	100	26.201	2054	65x5	U	1514.83	494.63	242.37	143.41	94.67	67.13	50.07	38.77	30.91	25.22	20.96	17.70	15.14	ПРОЛЁТ 2150
ACF(65x5)	40	50	27.751	2054	65x5	D	0.16	0.49	1.00	1.69	2.57	3.62	4.86	6.29	7.90	9.70	11.70	13.88	16.27	ПРОЛЁТ 2150
AB(65x5)	30	100	33.195	2198	65x5	U	1980.93	646.83	316.94	187.54	123.80	87.79	65.48	50.71	40.42	32.98	27.41	23.15	19.80	17.14
ABF(65x5)	30	50	34.745	2198	65x5	D	0.16	0.48	0.98	1.66	2.52	3.55	4.77	6.17	7.75	9.52	11.47	13.61	15.95	18.48

Когда прогиб составляет менее 5 мм, ходьба наиболее комфортна

U= Равномерно распределённая нагрузка в килопаскалях (кПа или кН/м²)

D= Максимальный прогиб в миллиметрах (мм)

Я баровый обжатый алюминиевый настил

Как следует из названия, поперечное сечение алюминиевого решётчатого настила с двутавровой полосой имеет форму «I», а верхняя и нижняя поверхности обработаны проволочными зубьями, что повышает противоскользящие свойства изделия. При этом он обладает той же несущей способностью, что и стандартный алюминиевый настил, но материал легче и более экономичен. Кроме того, сверхмалый шаг 11,1 мм обеспечивает особую защиту для инвалидных колясок и высоких каблуков и в основном используется в садово-парковых ландшафтах, пешеходных дорожках, объектах общественного назначения и других областях.

Обработка поверхности

Матовая отделка
Анодирование
Порошковое покрытие

Преимущества алюминиевого настила с двутавровой полосой

Более легкий профиль, более экономичный
Более высокая плотность и площадь контакта, подходит для инвалидных колясок и высоких каблуков
Лучшие противоскользящие свойства

Таблица нагрузок и прогибов для алюминиевого настила с двутавровой полосой

Тип	Шаг несущей полосы (мм)	Масса кг/м²	Макс. пролет при нагрузке 4 кПа, прогиб 5 мм (мм)	Размер несущей полосы (мм)		Пролет 600	Пролет 750	Пролет 900	Пролет 1050	Пролет 1200	Пролет 1350	Пролет 1500	Пролет 1650	Пролет 1800	Пролет 1950	Пролет 2100	Пролет 2400
AB25x6I	30.00	9.72	1120.00	25x6	U	30.25	24.17	20.15	17.28	15.13
AB25x6I	30.00	9.72	1120.00	25x6	D	2.92	4.57	6.57	8.96	11.70
AB32x6I	30.00	11.42	1320.00	32x6	U	47.25	37.77	31.50	26.99	23.60	21.01
AB32x6I	30.00	11.42	1320.00	32x6	D	2.33	3.65	5.25	7.16	9.35	11.86
AB40x6I	30.00	13.18	1495.00	40x6	U	68.03	54.44	45.33	38.87	34.03	30.25	27.19
AB40x6I	30.00	13.18	1495.00	40x6	D	1.95	3.05	4.39	5.69	7.79	9.88	12.19
AB45x6I	30.00	14.94	1670.00	45x6	U	92.59	74.07	61.70	52.90	46.29	41.18	37.06	33.65	30.88
AB45x6I	30.00	14.94	1670.00	45x6	D	1.67	2.61	3.76	5.13	6.68	8.45	10.46	12.65	15.06
AB50x6I	30.00	16.75	1855.00	50x6	U	120.94	96.76	80.63	69.13	60.46	53.77	48.40	44.00	40.31	37.19
AB50x6I	30.00	16.75	1855.00	50x6	D	1.47	2.29	3.30	4.47	5.84	7.41	9.14	11.07	13.15	15.44
AB55x6I	30.00	18.31	2030.00	55x6	U	153.07	122.47	102.07	87.47	76.56	68.03	61.23	55.68	51.03	47.11	43.75
AB55x6I	30.00	18.31	2030.00	55x6	D	1.29	2.03	2.92	3.98	5.20	6.57	8.12	9.83	11.71	13.74	15.95
AB65x6I	30.00	20.26	2210.00	65x6	U	188.97	151.20	126.01	108.01	94.51	83.97	75.60	68.70	63.00	58.17	54.00	47.26
AB65x6I	30.00	20.26	2210.00	65x6	D	1.17	1.83	2.64	3.58	4.67	5.92	7.31	8.84	10.54	12.37	14.35	18.72

U = Равномерно распределенная нагрузка в килопаскалях (кПа или кН/м²)

D = Максимальный прогиб в миллиметрах (мм)

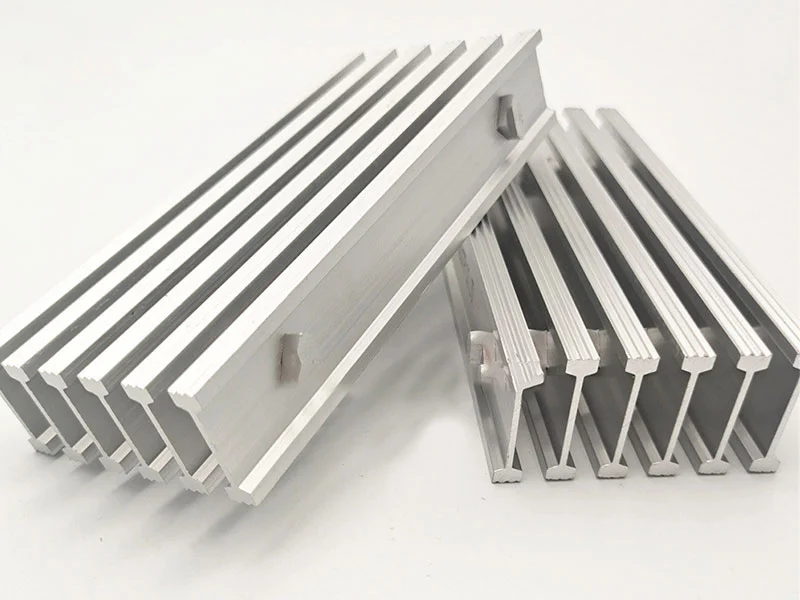

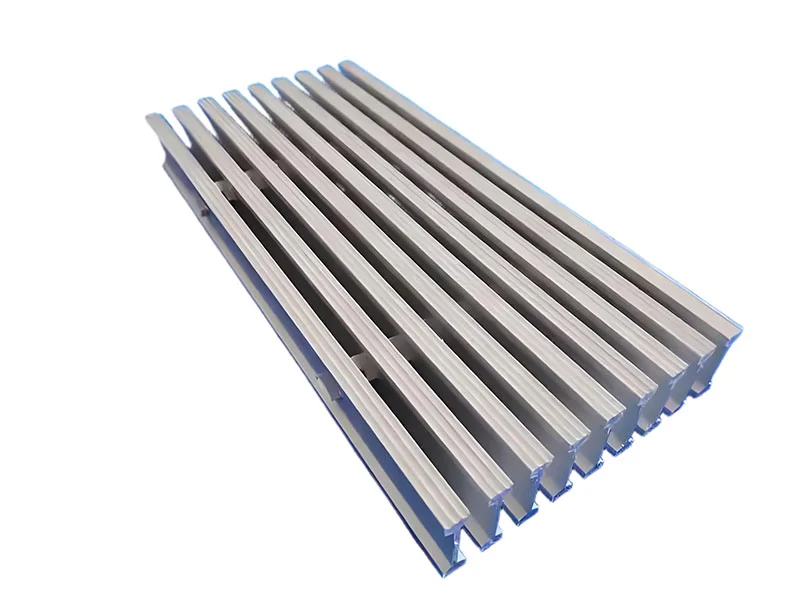

Я баровое обжатое алюминиевое решетчатое покрытие

Я перекладені зварні алюмінієві ґрати

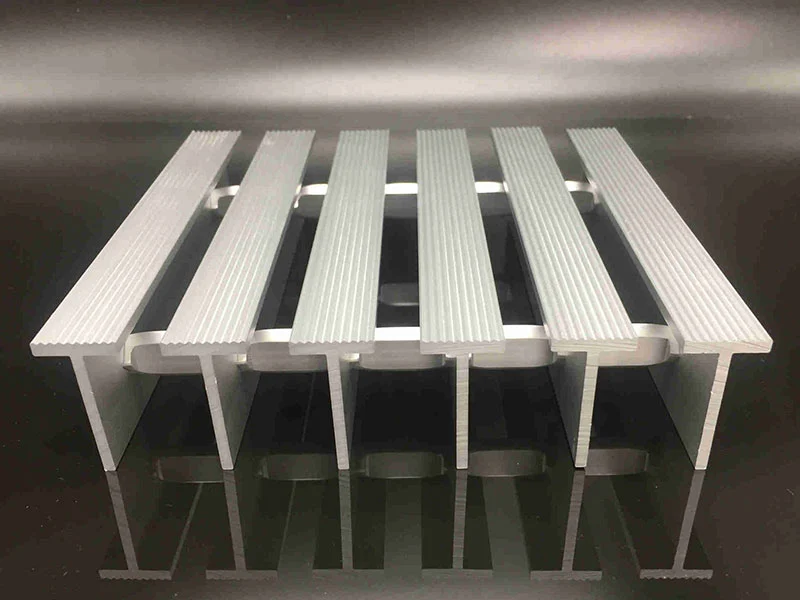

Решетка из алюминиевого проката с Т-образным сечением

Т-образная алюминиевая решётка имеет большую площадь опоры. Такая конструкция увеличивает контактную поверхность изделия, значительно повышая комфорт при наступании. Обработка поверхности рифлением также делает противоскользящие свойства более выраженными. Минимальный зазор между поверхностями может достигать 2 мм. Мы предлагаем различные шаги, включая те, которые соответствуют требованиям Закона об американцах с ограниченными возможностями.

Обработка поверхности

Матовая отделка
Анодирование
Порошковая окраска

Форма поверхности

Рифлёная поверхность

Рифлёная поверхность

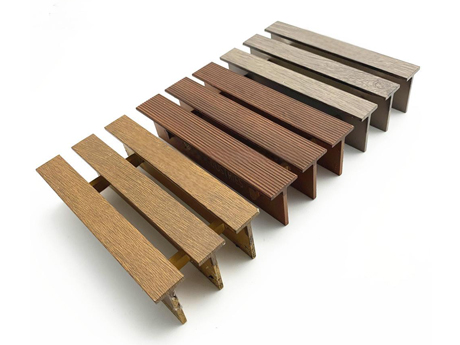

Имитация текстуры древесины

Имитация текстуры древесины

Сфера применения

Дренажная крышка
Платформа
Пешеходный переход

Таблица нагрузок и прогибов Т-образной сварной алюминиевой решётки

Тип	Шаг несущей полосы (мм)	Масса кг/м²	Максимальный пролёт при 4 кПа, прогиб 5 мм (мм)	Размер несущей полосы (мм)		Пролёт 600	Пролёт 750	Пролёт 900	Пролёт 1050	Пролёт 1200	Пролёт 1350	Пролёт 1500	Пролёт 1650	Пролёт 1800	Пролёт 1950	Пролёт 2100	Пролёт 2400
AB25x6T	30.00	9.72	1120.00	25x6	U	30.25	24.17	20.15	17.28	15.13
AB25x6T	30.00	9.72	1120.00	25x6	D	2.92	4.57	6.57	8.96	11.70
AB32x6T	30.00	11.42	1320.00	32x6	U	47.25	37.77	31.50	26.99	23.60	21.01
AB32x6T	30.00	11.42	1320.00	32x6	D	2.33	3.65	5.25	7.16	9.35	11.86
AB40x6T	30.00	13.18	1495.00	40x6	U	68.03	54.44	45.33	38.87	34.03	30.25	27.19
AB40x6T	30.00	13.18	1495.00	40x6	D	1.95	3.05	4.39	5.69	7.79	9.88	12.19
AB45x6T	30.00	14.94	1670.00	45x6	U	92.59	74.07	61.70	52.90	46.29	41.18	37.06	33.65	30.88
AB45x6T	30.00	14.94	1670.00	45x6	D	1.67	2.61	3.76	5.13	6.68	8.45	10.46	12.65	15.06
AB50x6T	30.00	16.75	1855.00	50x6	U	120.94	96.76	80.63	69.13	60.46	53.77	48.40	44.00	40.31	37.19
AB50x6T	30.00	16.75	1855.00	50x6	D	1.47	2.29	3.30	4.47	5.84	7.41	9.14	11.07	13.15	15.44
AB55x6T	30.00	18.31	2030.00	55x6	U	153.07	122.47	102.07	87.47	76.56	68.03	61.23	55.68	51.03	47.11	43.75
AB55x6T	30.00	18.31	2030.00	55x6	D	1.29	2.03	2.92	3.98	5.20	6.57	8.12	9.83	11.71	13.74	15.95
AB65x6T	30.00	20.26	2210.00	65x6	U	188.97	151.20	126.01	108.01	94.51	83.97	75.60	68.70	63.00	58.17	54.00	47.26
AB65x6T	30.00	20.26	2210.00	65x6	D	1.17	1.83	2.64	3.58	4.67	5.92	7.31	8.84	10.54	12.37	14.35	18.72

U = Равномерно распределённая нагрузка в килопаскалях (кПа или кН/м²)

D = Максимальный прогиб в миллиметрах (мм)

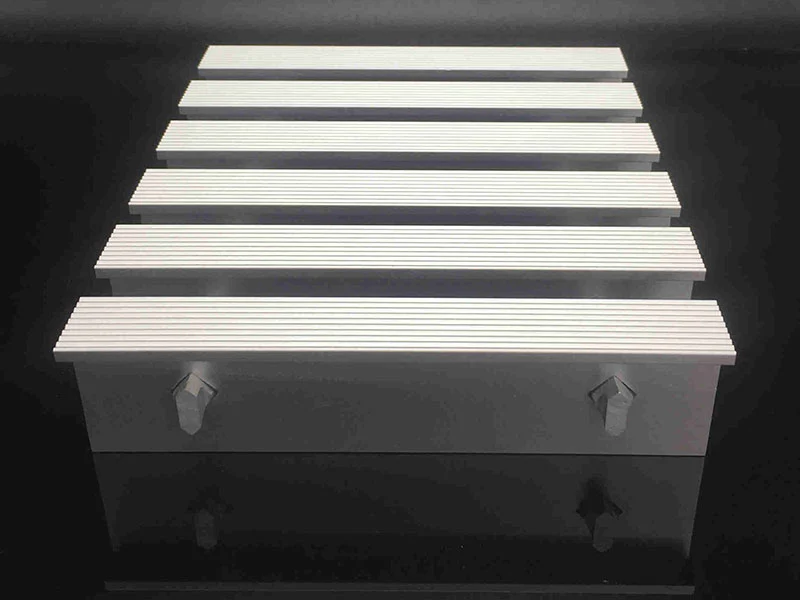

Т-образная сварная алюминиевая решётка

Алюминиевый решетчатый настил заподлицо

Ровная верхняя алюминиевая решётка отличается чистыми чёткими линиями. Поперечные планки ромбовидной формы заподлицо с несущими прутками и также постоянно зафиксированы под гидравлическим прессованием в процессе сводки.

Обработка поверхности

Без отделки
Анодирование
Порошковая покраска

Область применения

Крышка дренажа
Платформа
Дорожка
Стойка
Забор

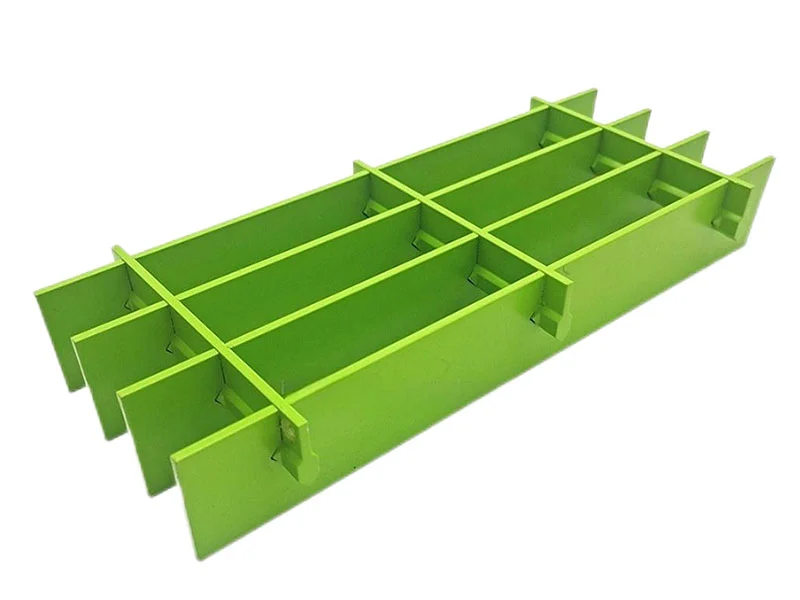

Флэш-топ алюминиевый настил

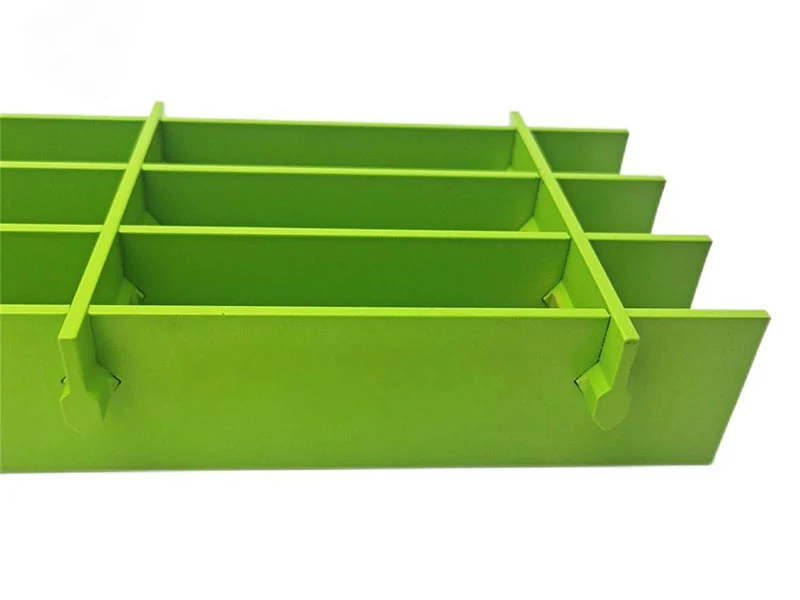

Торцевая алюминиевая решетка заподлицо

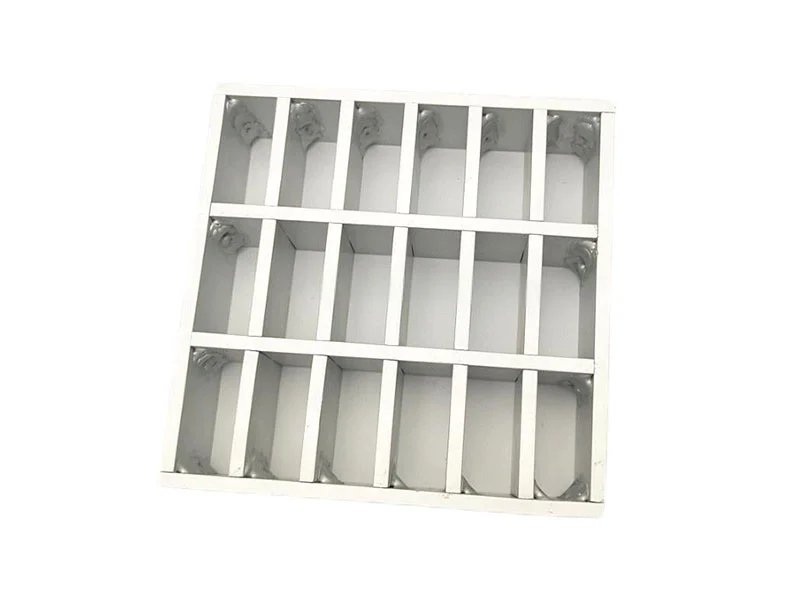

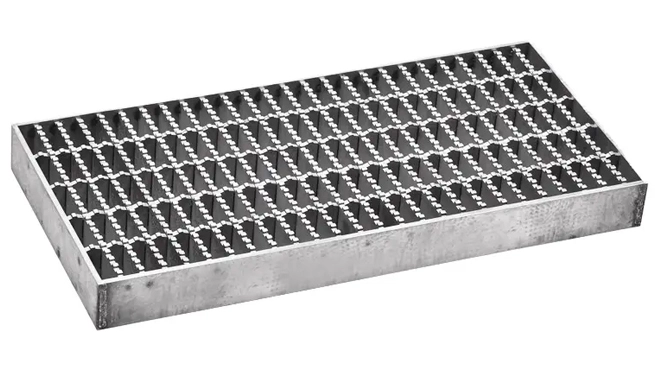

Пресс-замковая алюминиевая решётка

嵌入式/压锁铝格栅与横杆齐平，增加了接触面积。扁铝与横杆经过精密开槽并液压压合，形成紧密锁定，承载能力优于传统铝格栅。该格栅可提供多种间距，根据《美国残疾人法案》（1991年7月）要求，可制成1/4英寸或1/2英寸的开口。嵌入式/压锁铝格栅外观美观、连接牢固，是建筑装饰产品的又一绝佳选择。可选防滑面和齿形面。

表面处理

原坯表面
阳极氧化
粉末喷涂

应用范围

排水沟盖板
平台
走道
货架
围栏

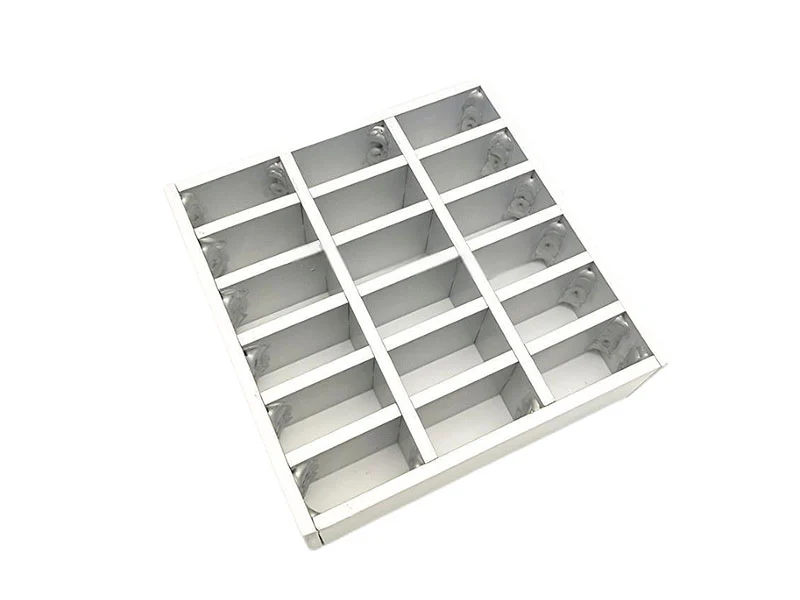

Пресс-замкованная алюминиевая решётка

Пресс-замковая алюминиевая решётка

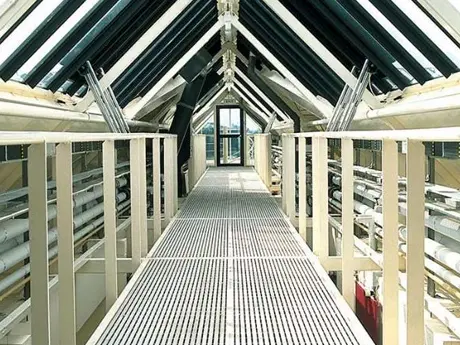

Алюминиевый настил

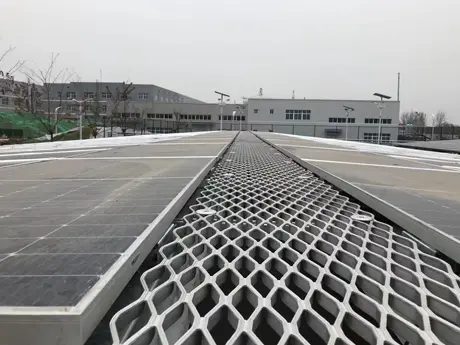

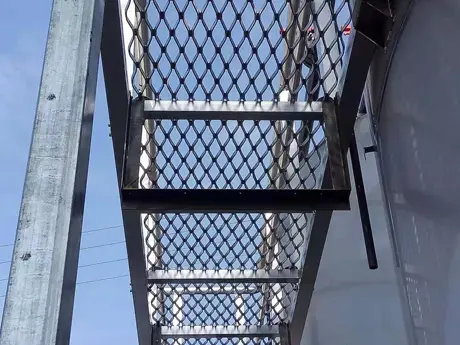

Алюминиевые пешеходные трапы широко используются на промышленных и коммерческих объектах, и продукция соответствует стандартам безопасности OSHA и строительным нормам. Алюминиевые трапы могут быть подвешены к потолкам, установлены на земле или рядом со зданиями, а также смонтированы на наружных стенах зданий.

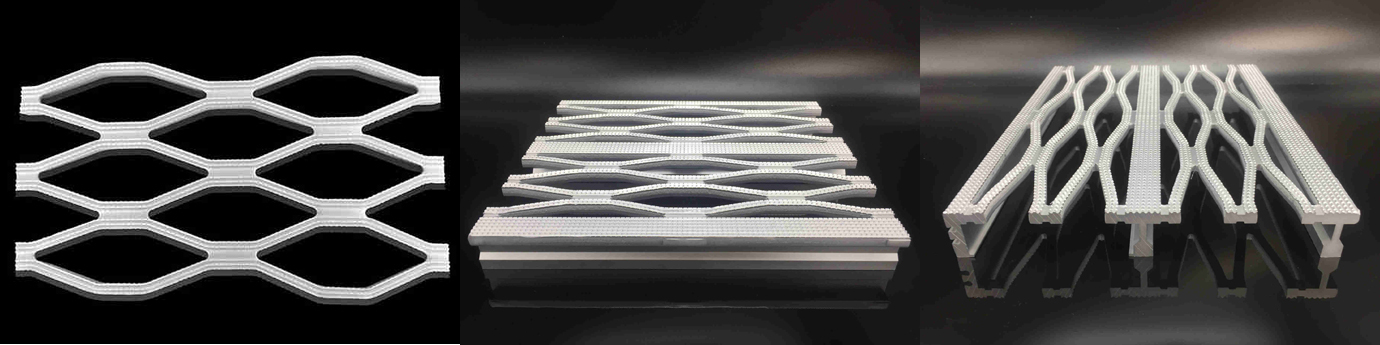

Алюминиевый трап

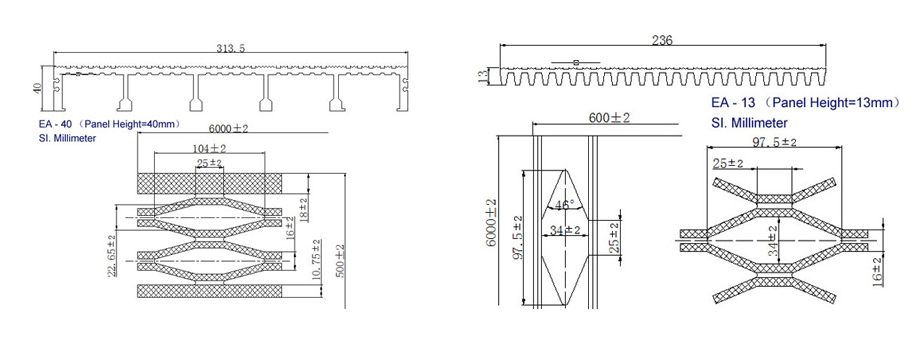

Типовые чертежи алюминиевых трапов

Таблица нагрузок и прогибов алюминиевых трапов

Тип	Схема		Пролёт 500	Пролёт 600	Пролёт 700	Пролёт 800	Пролёт 900	Пролёт 1000
EWG13	ОДИНАРНАЯ ПАНЕЛЬ	U	4.70	2.70	1.50	0.80	0.60
EWG13	ОДИНАРНАЯ ПАНЕЛЬ	D	2.50	3.00	3.50	4.00	4.50
EWG22	ОДИНАРНАЯ ПАНЕЛЬ	U	9.40	6.30	4.20	2.90	2.10	1.40
EWG22	ОДИНАРНАЯ ПАНЕЛЬ	D	2.50	3.00	3.50	4.00	4.50	4.90
EWG13	ДВОЙНАЯ ПАНЕЛЬ	U	6.60	3.80	2.10	1.10	0.80
EWG13	ДВОЙНАЯ ПАНЕЛЬ	D	2.50	3.00	3.50	4.00	4.50
EWG22	ДВОЙНАЯ ПАНЕЛЬ	U	13.20	8.80	5.90	4.10	2.90	2.00
EWG22	ДВОЙНАЯ ПАНЕЛЬ	D	2.50	3.00	3.50	4.00	4.50	4.90

Тип	Схема		Пролёт 750	Пролёт 900	Пролёт 1050	Пролёт 1200	Пролёт 1350	Пролёт 1500	Пролёт 1650	Пролёт 1800	Пролёт 1950	Пролёт 2100	Пролёт 2250	Пролёт 2400
EWG30	ОДИНАРНАЯ ПАНЕЛЬ	U	22.80	13.10	8.20	5.50	3.80	2.80	2.00	1.60	1.20	0.90	0.70	0.60
EWG30	ОДИНАРНАЯ ПАНЕЛЬ	D	3.70	4.60	5.10	5.90	6.60	7.40	8.20	8.90	9.60	10.40	11.20	11.90
