Производитель стальных решетчатых настилов

Name: Стальная решетка
Brand: Sino Composite Structures Co., Ltd.
Price: 150-800 USD
Rating: 4.8 (50 reviews)

Горячеоцинкованный стальной решётчатый настил, также называемый прутковым настилом, изготавливается из несущих плоских прутков и поперечных стержней, расположенных с определённым интервалом, сваренных в исходные панели на машинах контактной сварки высокого напряжения, а затем обработанных до готовых изделий путём резки, вырубки, пробивки отверстий, загибки кромок и других процессов. Сварной решётчатый настил погружают в расплавленный цинк, и на поверхности настила образуется плотный цинковый слой в результате реакции цинка с железом. Этот процесс позволяет значительно повысить коррозионную стойкость стального решётчатого настила и продлить срок его службы.

Request A Quote

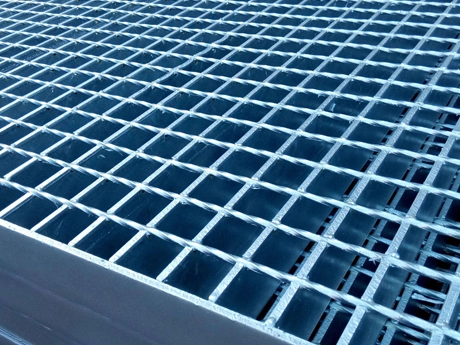

Решетка стальная горячеоцинкованная с гладкой поверхностью

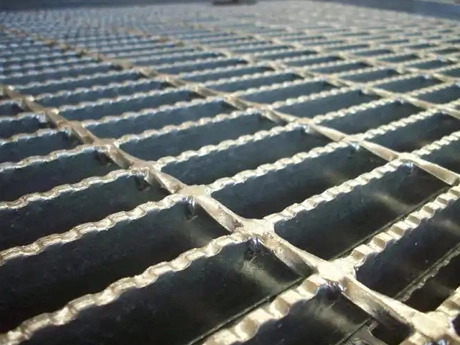

Горячеоцинкованная стальная решётка с зубчатой поверхностью

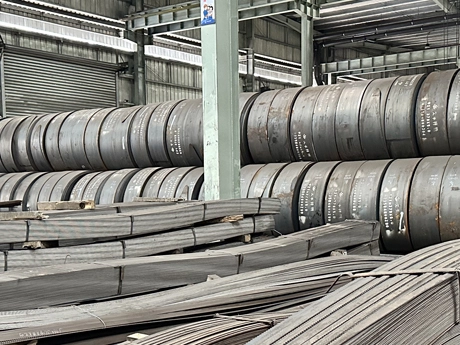

Сырьё для стальных решётчатых настилов: стальные рулоны и прутки

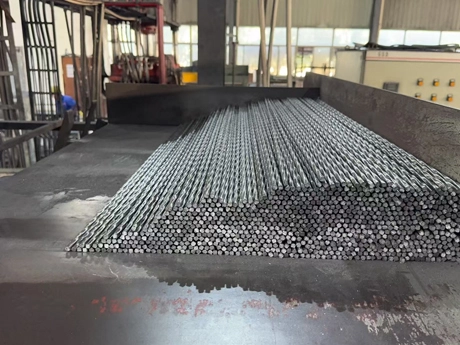

Кручёные прутки — сырьё для стальной решётки

Процесс производства стали

Прессованная сварная стальная решётка. Поперечный пруток впрессовывается в несущую полосу с помощью автоматической машины контактной сварки. Этот процесс широко применяется при производстве сварных решётчатых настилов из стальных полос.

Решётка со сваркой проплавлением. В несущих полосах предварительно просверливаются отверстия, обычно по центру. В них вставляется поперечный пруток, как правило, круглого сечения, и приваривается с формированием изделия.

Прессованная замковая стальная решётка. Прессованная замковая стальная решётка изготавливается из несущих полос с помощью таких процессов, как пазование (высверливание отверстий), запрессовка поперечных плоских или зубчатых прутков, сварка и финишная обработка. Данный тип решёток обеспечивает превосходные эксплуатационные характеристики в тяжёлых условиях применения стальных решётчатых настилов и обычно используется в отраслях, где требуются прочные и коррозионностойкие решения.

Решётка с развальцованными соединениями. Поперечный пруток предварительно нарезается резьбой и затем обжимается с помощью специального оборудования. Решётки с развальцованными соединениями широко применяются при производстве алюминиевых решётчатых настилов.

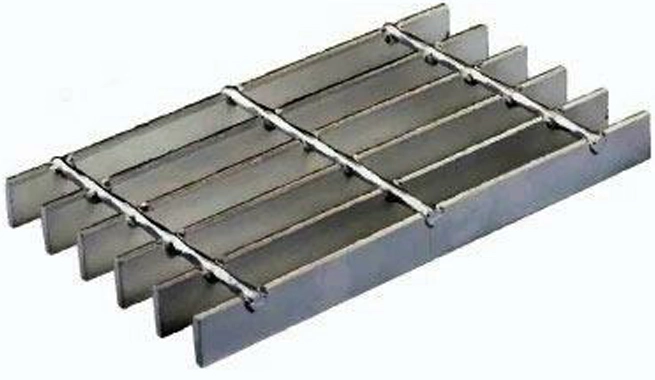

Клёпаная стальная решётка. Соединительный пруток (поперечина) изгибается и закрепляется заклёпками параллельно несущим полосам. Данный метод используется для изготовления решётчатых настилов из нержавеющей стали и других решений на заказ, обеспечивая долговечность в условиях интенсивных нагрузок.

Стальной решётчатый настил: материал и стандарт производства

Стандарт	Стандарт производства	Стандарт на материал стали
Стандарт	Стандарт производства	Несущая полоса	Поперечная полоса	Нержавеющая сталь
Китай	YB/T 4001.1-2019	GB/T 700 Q235 Q235B	GB/T 700 Q235	ASTM A240 GR304(L) или GR316(L)
США	ANSI/NAAMM(MBG531-00)	ASTM A1011 CS Type B или ASTM A36	ASTM A510	ASTM A240 GR304(L) или GR316(L)
Великобритания	BS4592	BS EN 10025	BS EN 10025	BS EN 10258
Германия	DIN24537-1	DIN EN 10025	DIN EN 10025	DIN EN 10088
Австралия	AS1657	BS EN 10025	BS EN 10025	BS EN 10258

Типовые характеристики решётчатых настилов

Несущая полоса (мм)	Поперечная полоса (мм)			Шаг несущих полос (мм)			Шаг поперечных полос (мм)			Ширина (мм)	Длина (мм)
20x3	5x5	6x6	8x8	30	34	40	38	50	100	993	6000	другие
20x5	5x5	6x6	8x8	30	34	40	38	50	100	995	6000	другие
25x3	5x5	6x6	8x8	30	34	40	38	50	100	993	6000	другие
25x5	5x5	6x6	8x8	30	34	40	38	50	100	995	6000	другие
30x3	5x5	6x6	8x8	30	34	40	38	50	100	993	6000	другие
30x5	5x5	6x6	8x8	30	34	40	38	50	100	995	6000	другие
32x3	5x5	6x6	8x8	30	34	40	38	50	100	993	6000	другие
32x5	5x5	6x6	8x8	30	34	40	38	50	100	995	6000	другие
40x3	5x5	6x6	8x8	30	34	40	38	50	100	993	6000	другие
40x5	5x5	6x6	8x8	30	34	40	38	50	100	995	6000	другие
50x3	5x5	6x6	8x8	30	34	40	38	50	100	993	6000	другие
50x5	5x5	6x6	8x8	30	34	40	38	50	100	995	6000	другие
* Таблица содержит типовые характеристики. Если требуются другие размеры стальных решётчатых настилов, завод-изготовитель изготовит их по индивидуальному заказу.

Стандарт горячего цинкования

Стандарт цинкования	Китай	США
Стандарт цинкования	GB/T 13912	ASTM A123/A 123M
Толщина материала	3≤t≤6	1.6≤t≤3.2	3.2≤t≤4.8	4.8≤t≤6.4
Минимальная средняя толщина (мкм)	70	65	75	75
Пересчёт	милы=мкмx0.03937 унция/фут²=мкмx0.02316 г/м²=мкмx7.067
*Толщина слоя цинка может быть изменена производителем оцинкованных решётчатых настилов по требованию заказчика

Преимущества стальных решётчатых настилов

Обладая высокой прочностью и лёгкой конструкцией, стальной решётчатый настил находит применение в различных областях.
Хорошая коррозионная стойкость
Эстетичный внешний вид
Самоочищение и простота обслуживания
Хорошая вентиляция, освещённость и теплоотвод
Противоп滑动ные и взрывобезопасные свойства
Простота монтажа и демонтажа

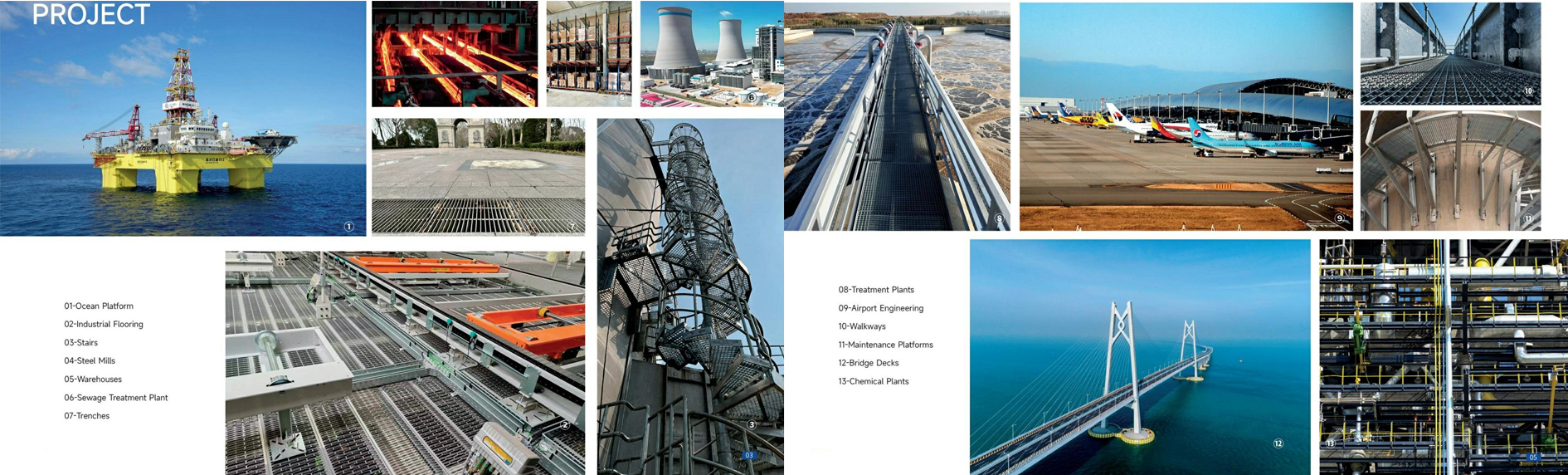

Применение стальных решётчатых настилов

Морские и судовые платформы
Промышленные полы

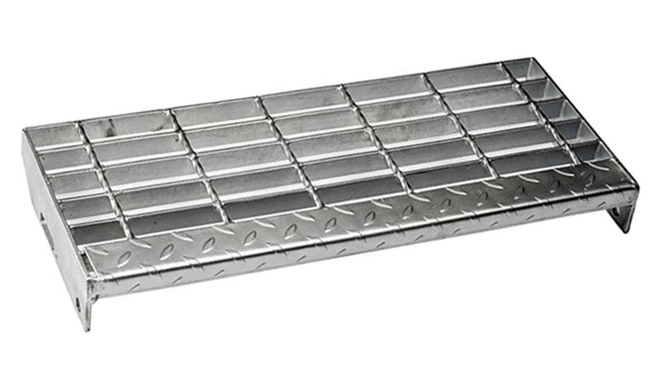

Лестницы, особенно там, где настил с зубчатыми полосами обеспечивает отличное сцепление
Металлургические заводы
Склады, где обеспечивается долговечное и простое в обслуживании покрытие из металлических решётчатых настилов
Электростанции
Траншеи
Очистные сооружения, где оцинкованные решётчатые настилы обеспечивают долговременную защиту от коррозии
Аэропорты

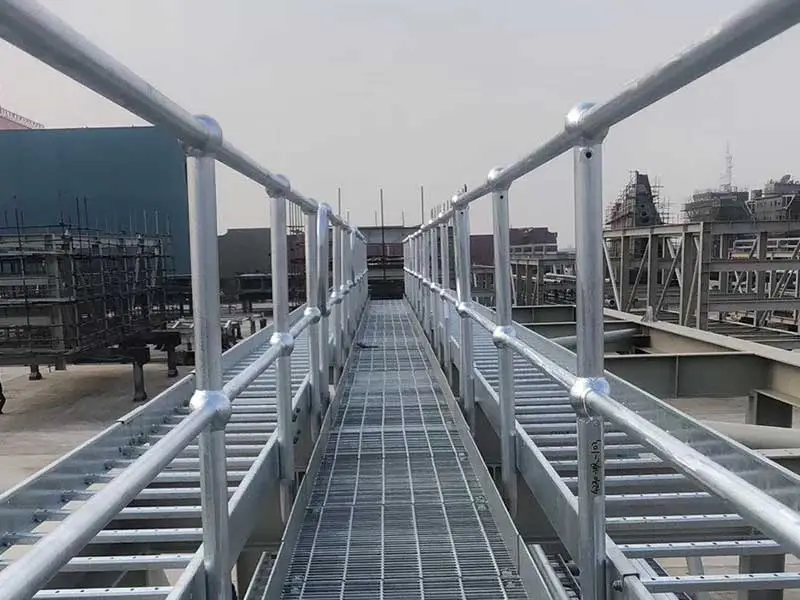

Пешеходные дорожки
Сервисные платформы
Мостовые настилы
Химические заводы
