Сколько поручней крепится к одной стойке? Конструкция шарового шарнирного ограждения

В защитном проектировании промышленных платформ «шаровые перила» стали одним из стандартных решений. Сегодня мы раскроем особенности конструкции шаровой стойки перил.

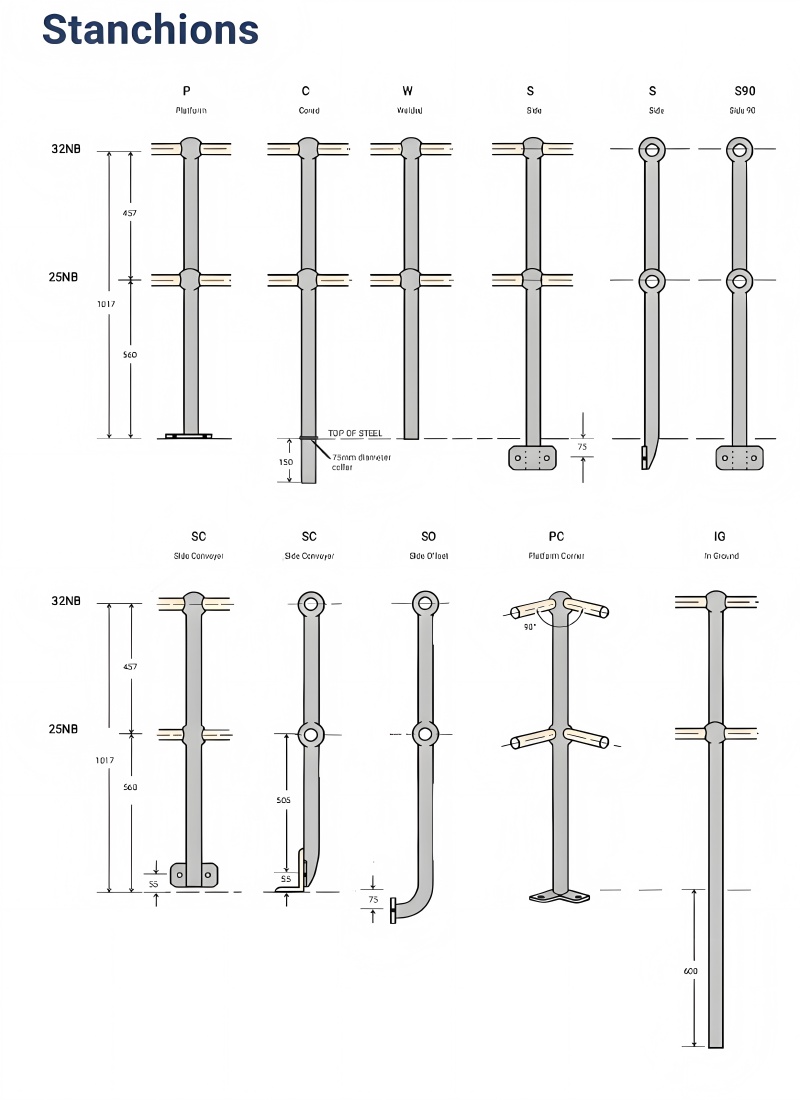

Сколько перекладин соединяется с одной стойкой?

Стандартная конструкция шаровых перил обычно состоит из одной стойки и двух или трех перекладин:

Две перекладины (двухъярусная конструкция):

Применяется на участках платформ высотой не более 1050 мм. Это наиболее распространенная конфигурация на промышленных объектах, которая не только обеспечивает базовую защиту, но и не перекрывает обзор.

Три перекладины (трехъярусная конструкция):

Чаще всего используется на высотных рабочих платформах, в общественных проходах, опасных зонах у кромки и других местах с повышенными требованиями к уровню защиты. Перекладины устанавливаются в верхней, средней и нижней частях, что эффективно предотвращает случайное наступание или падение предметов.

Как перекладины «плотно» соединяются со стойками?

В этом проявляется главное преимущество системы шаровых перил:

• Отверстия для перекладин точно отливаются через шаровой фланец и формируются как единое целое;

• После вставки перекладина фиксируется болтами, без сварки, с модульной установкой;

• Даже при последующей замене или переносе это чрезвычайно удобно и не требует масштабного демонтажа.

Насколько широк спектр применения?

• Смотровая платформа электростанции

• Зона технологических трубопроводов нефтехимического завода

• Пешеходная дорожка для обслуживания солнечных панелей

• Канал очистных сооружений

• Мостовые приподнятые ограждения

• Ограждения муниципального оборудования

Будь то внутри помещений или на открытом воздухе — безопасность, эстетика и ремонтопригодность шаровых перил делают их «золотым партнером» среди всех видов ограждений платформ.

Профессиональная рекомендация:

При выборе конструкции шаровых перил помимо учета расстояния между стойками (обычно 1000 мм или 1500 мм) необходимо также определить количество перекладин в зависимости от назначения платформы, интенсивности движения персонала и высоты перепада, чтобы гарантировать соответствие уровня безопасности стандартам.
