Допуски стальных решётчатых настилов

ANSI/NAAMM (MBG531) и YB/T4001.1-2019 являются наиболее широко используемыми стандартами производства стальных решёток. Ниже приведены допуски на производство стальных решёток.

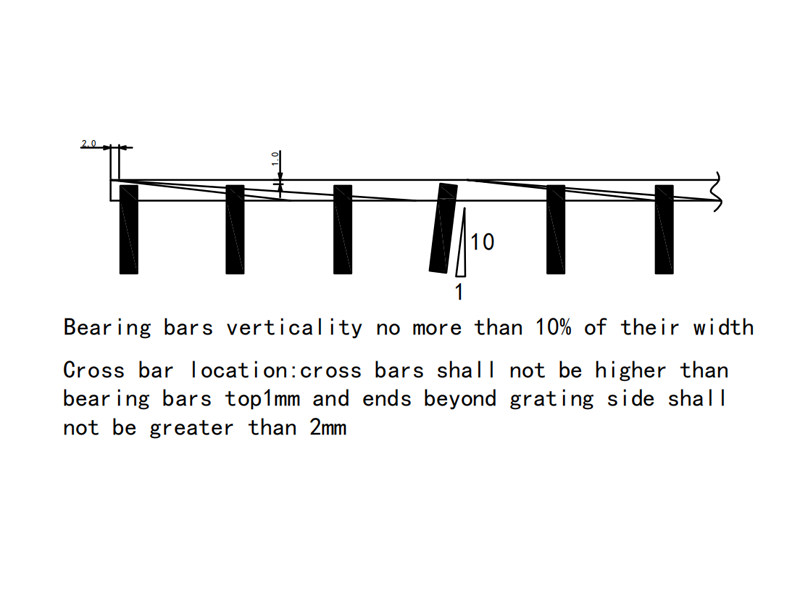

Допуск на перпендикулярность несущих полос

Не более 10% ширины панели решётки.

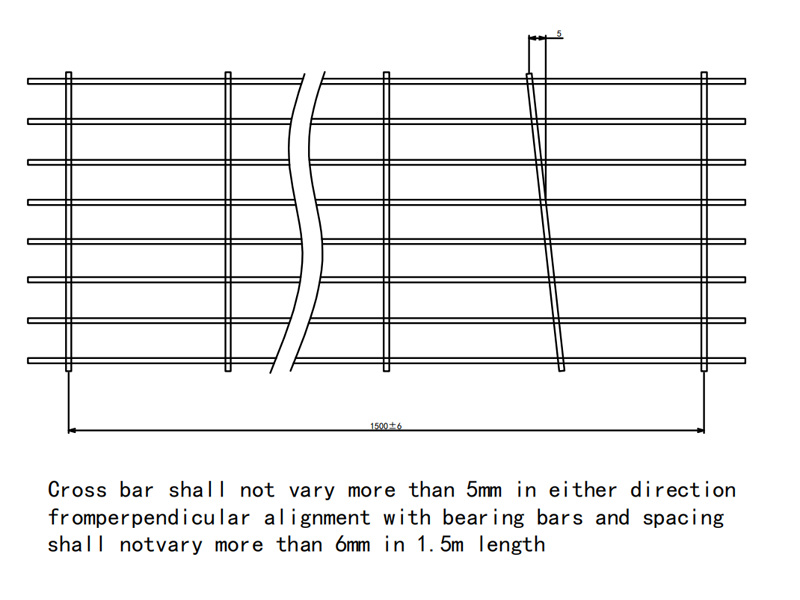

Допуск на перпендикулярность поперечных полос

Поперечные полосы не должны отклоняться более чем на 5 мм в любом направлении от перпендикуляра к несущим полосам, а шаг не должен отклоняться более чем на 6 мм на длине 1,5 м.

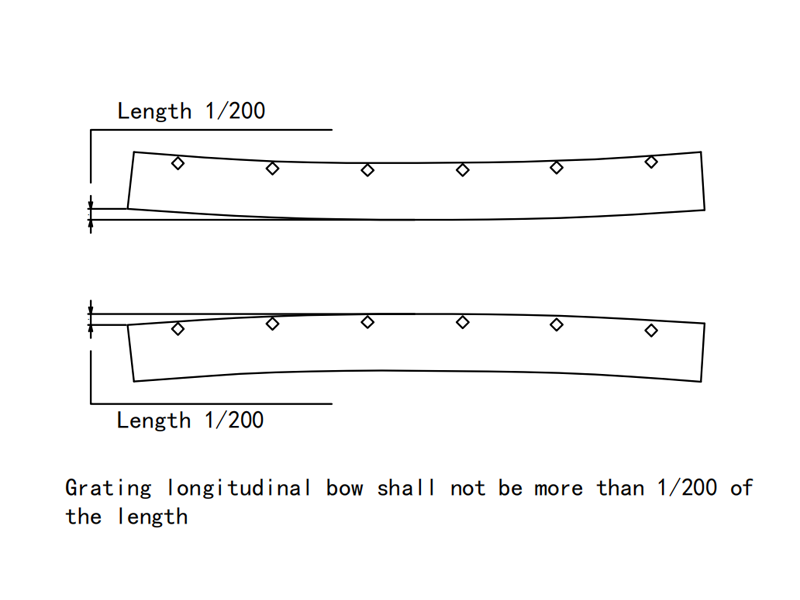

Допуск на продольный прогиб решётки

Продольный прогиб решётки не должен превышать 1/200 длины

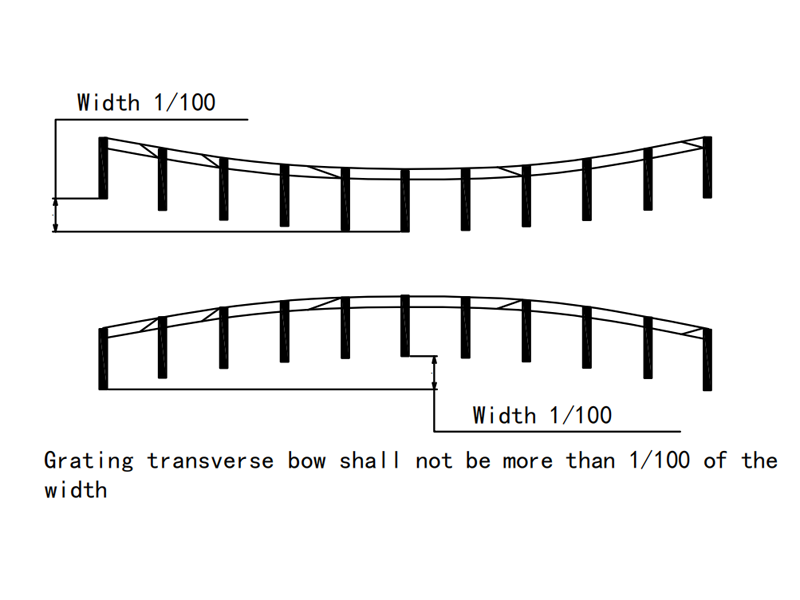

Допуск на поперечный прогиб решётки

Поперечный прогиб решётки не должен превышать 1/100 ширины

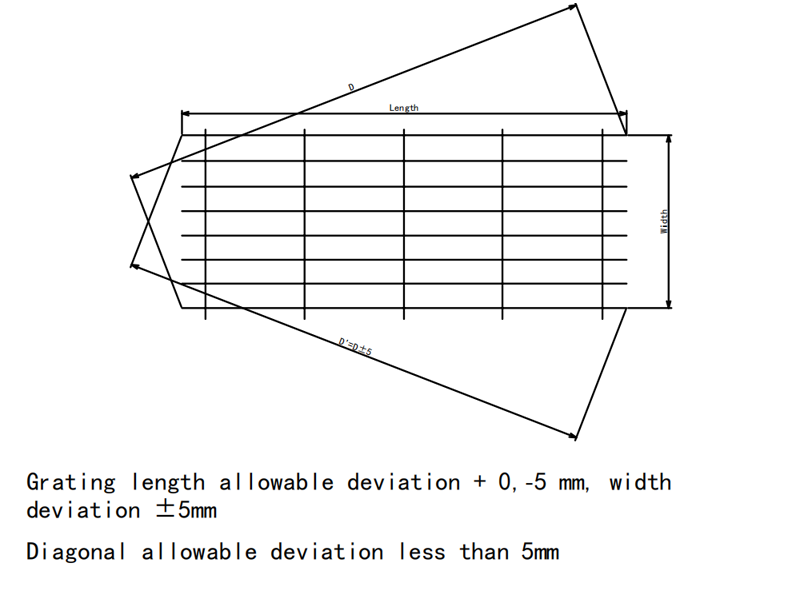

Допустимые отклонения длины, ширины и диагонали решётки и допуски

Допустимое отклонение длины решётки +0, -5 мм, отклонение ширины ±5 мм, допустимое отклонение диагонали менее 5 мм.
