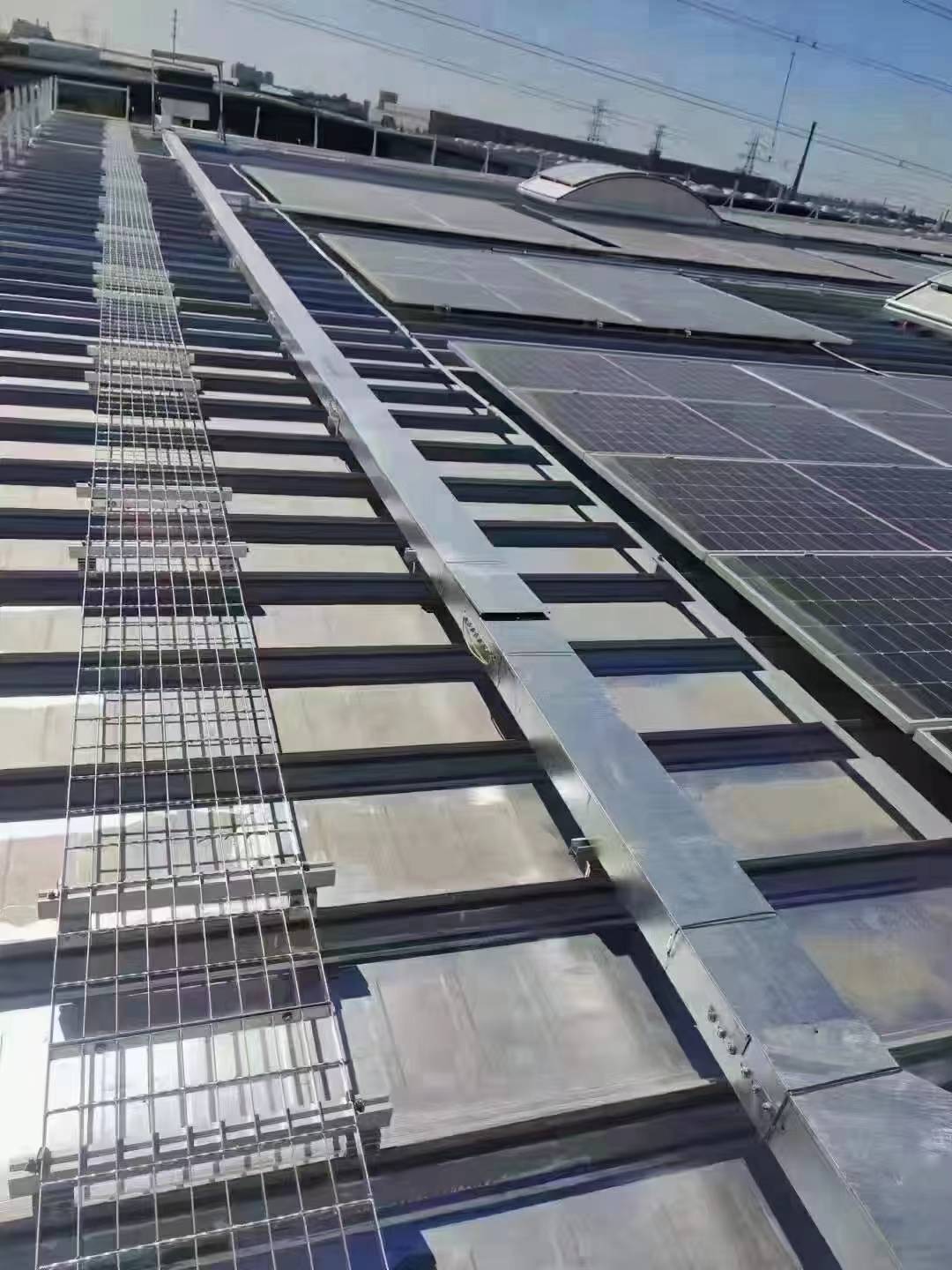

Стандарт испытания несущей способности стальных решётчатых настилов на эксплуатационных проходах фотоэлектрических электростанций

Безопасность эксплуатационного прохода фотоэлектрической электростанции напрямую связана с эффективностью работы оборудования и персонала по техническому обслуживанию. Как основная несущая конструкция, стандарт испытаний несущей способности стальной решётки прохода для обслуживания особенно важен. В этой статье будут подробно рассмотрены требования к испытаниям несущей способности стальной решётки фотоэлектрических электростанций с трёх аспектов: стандарт несущей способности, методы испытаний и меры предосторожности.

1. Подробное описание стандарта испытаний несущей способности

Расчётная несущая способность

Согласно требованиям «Норм нагрузок на строительные конструкции» (GB 50009-2012), стальная решётка прохода для обслуживания должна выдерживать 1,5-кратную расчётную нагрузку, чтобы гарантировать безопасность при экстремальных нагрузках.

Как правило, стальная решётка для фотоэлектрических электростанций должна иметь равномерную несущую способность 250 кг/м² и более, а для специфических сценариев с высокими нагрузками могут требоваться более высокие стандарты несущей способности.

Испытание локальной нагрузкой

Для локального давления в точках нахождения обслуживающего персонала или в точках прохода оборудования решётка должна выдерживать сосредоточенную нагрузку более 200 кг в одной точке без заметной деформации или разрушения.

Адаптивность к динамическим нагрузкам

В условиях интенсивного использования решётка должна проходить испытания на динамические нагрузки, чтобы гарантировать отсутствие усталостных повреждений при многократных циклических нагрузках.

2. Метод испытаний несущей способности

Статическое испытание нагрузкой

Шаги: Закрепить решётку на опорной балке, равномерно приложить статическую нагрузку, равную 1,5 расчётной нагрузки, выдержать более 5 минут и наблюдать за возникновением остаточной деформации или повреждений конструкции.

Цель: Гарантировать, что решётка сохраняет устойчивость под действием высоких нагрузок.

Испытание сосредоточенной нагрузкой

Шаги: Приложить сосредоточенную нагрузку более 200 кг в конкретной точке решётки (например, в центре или между опорами), чтобы проверить локальную несущую способность.

Цель: Оценить способность решётки сопротивляться локальной деформации и разрушению, особенно при работе одного человека или в сценариях транспортировки оборудования.

Усталостное испытание

Шаги: Смоделировать условия многократного использования, приложить к решётке многократные циклические нагрузки и наблюдать за возникновением трещин или снижением характеристик в точках усталости.

Цель: Гарантировать, что решётка выдерживает длительную эксплуатацию и увеличивает срок службы изделия.

3. Ключевые факторы, влияющие на несущую способность

Прочность материала

Стальные решётки в основном изготавливаются из низкоуглеродистой стали или нержавеющей стали, и выбор материала напрямую влияет на несущую способность. Горячее цинкование также может повысить коррозионную стойкость, что косвенно улучшает стабильность несущих характеристик.

Размер ячеек

Размер ячеек или шаг решётки должны быть спроектированы рационально. Слишком большие размеры могут снизить общую несущую способность, тогда как слишком малые увеличат расход материала и затраты.

Качество сварки

Качественная сварочная технология обеспечивает надёжное соединение поперечных и продольных элементов, повышая общую прочность конструкции.

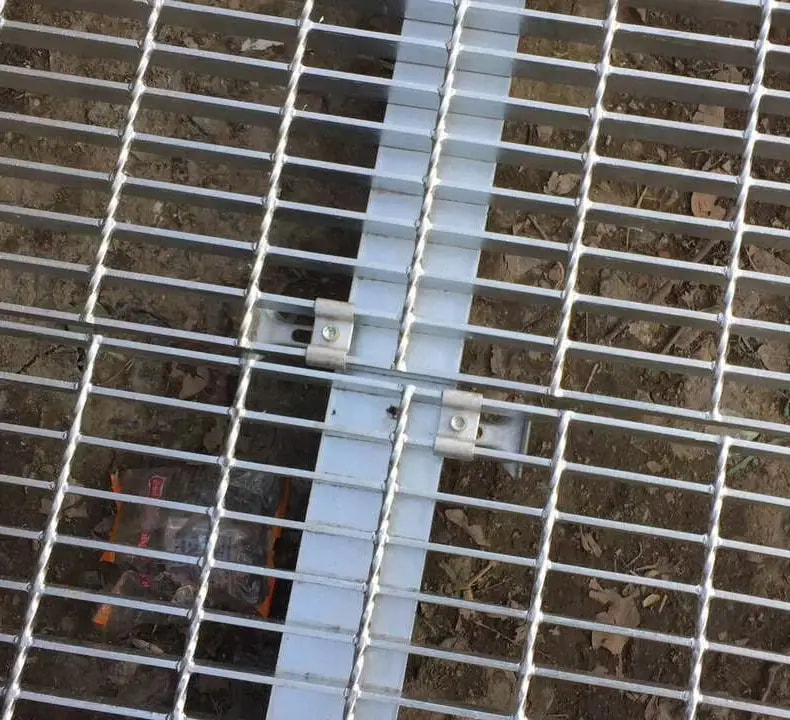

Способ монтажа

Надёжное крепление решётки к опорной балке напрямую влияет на её несущие характеристики. Неправильный монтаж может привести к локальному дисбалансу нагрузок.

5. Меры предосторожности при испытаниях несущей способности

Условия проведения испытаний

Испытательная площадка должна быть ровной для обеспечения точности данных.

При проведении испытаний во влажной или низкотемпературной среде следует учитывать коррозионную стойкость и низкотемпературные свойства материала.

Калибровка испытательного оборудования

Использовать сертифицированное оборудование для создания нагрузки, чтобы избежать ошибок в данных испытаний.

Обеспечение безопасности

В процессе испытаний следует убедиться, что на площадке нет посторонних лиц, чтобы избежать травм из-за случайного повреждения оборудования.

Стандарт испытаний несущей способности стальной решётки прохода для обслуживания фотоэлектрической электростанции является основой обеспечения безопасности персонала и стабильной работы оборудования. Только строгое проведение испытаний в соответствии с национальными стандартами и выбор качественных решёток, соответствующих требованиям к нагрузке, позволяет минимизировать угрозы безопасности и повысить эффективность эксплуатации и обслуживания электростанции.
