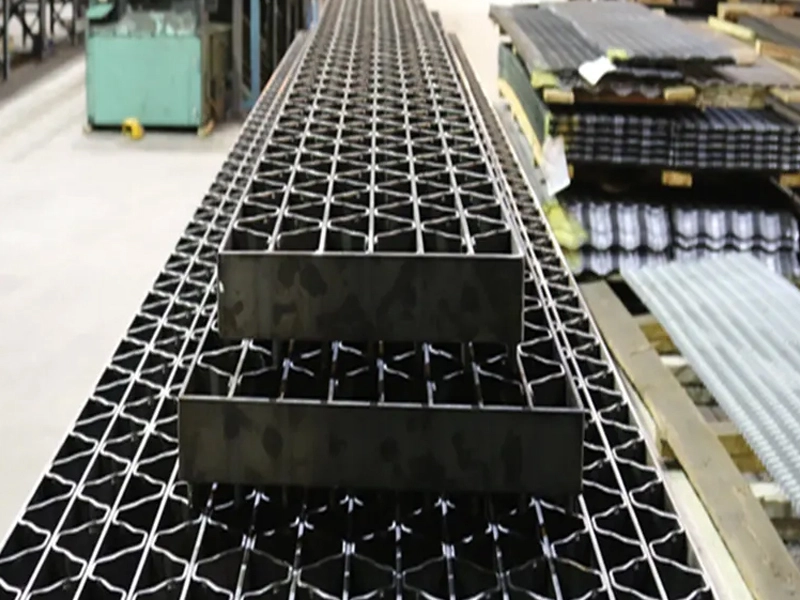

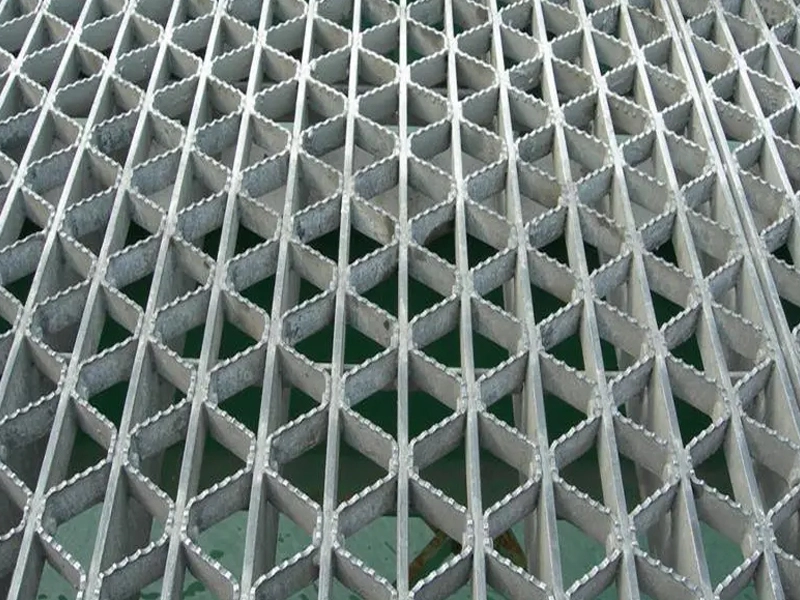

Клёпаная стальная решётка

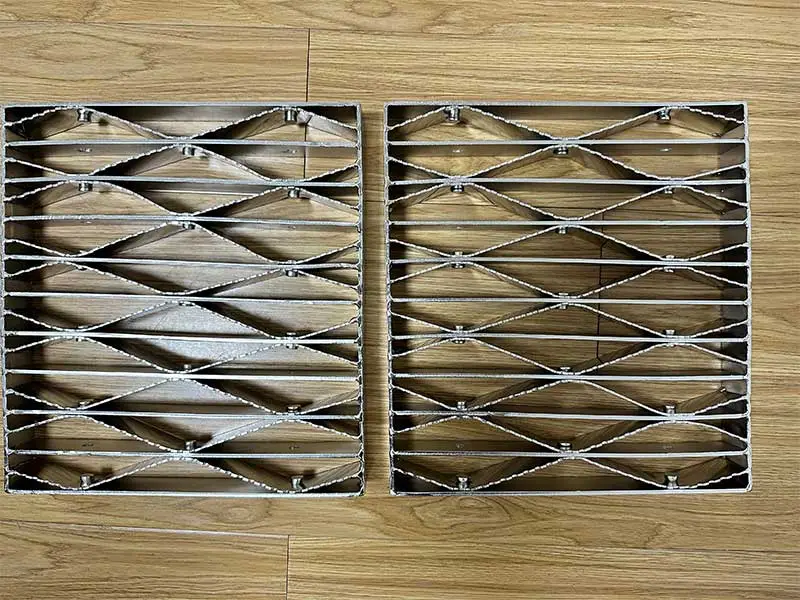

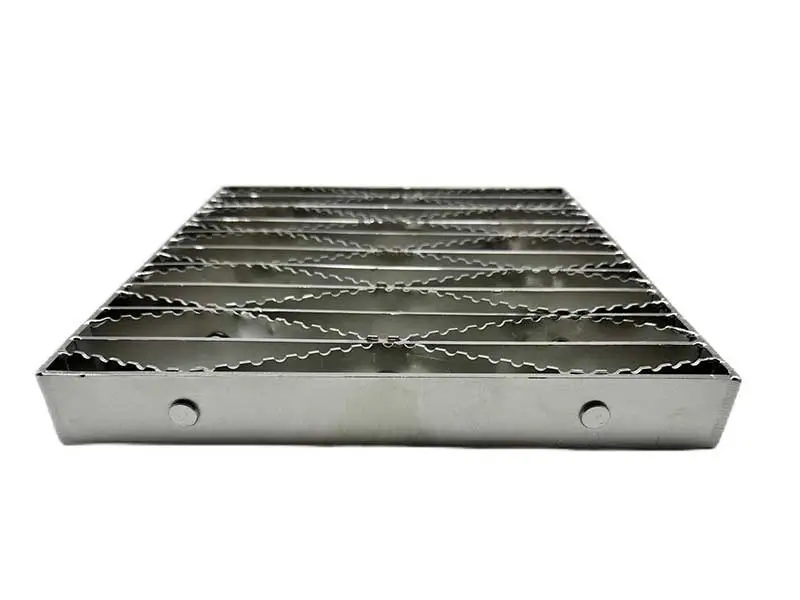

铆接格栅是钢格栅产品之一，具有高承载能力、灵活性、耐碱耐酸性和防滑表面。

它采用高强度铆钉将网状杆和承载杆融合在一起，形成坚固的接头。

它可由碳钢、不锈钢或铝制成。

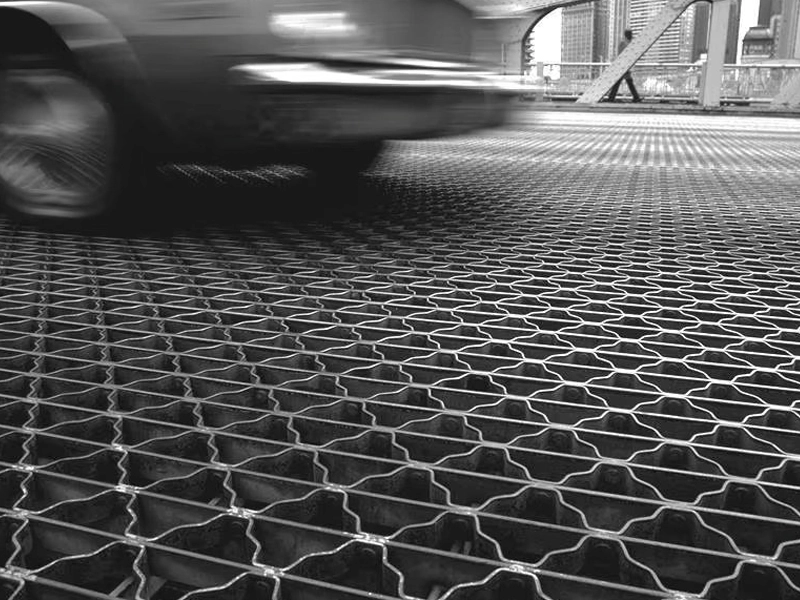

此外，它有光滑和锯齿两种表面。铆接钢格栅可广泛应用于楼梯踏板、走道、地板、盖板和桥面铺板。

Request A Quote

Как изготовить решетчатый настил из рифленой стали?

首先，按照设计要求的间距排列切割好的扁钢和横杆，然后使用铆钉枪或其他铆接设备将铆钉穿过扁钢和横杆的连接孔，并通过挤压或锤击使铆钉变形，从而将扁钢和横杆牢固地连接在一起。

铆接格栅板可选用碳钢、6000系列铝合金和300系列不锈钢制造。这些产品的承载扁钢间距为1-1/8英寸或3/4英寸，标准铆钉间距为7英寸中心距。也可选用3-1/2英寸中心距的紧密铆钉间距。

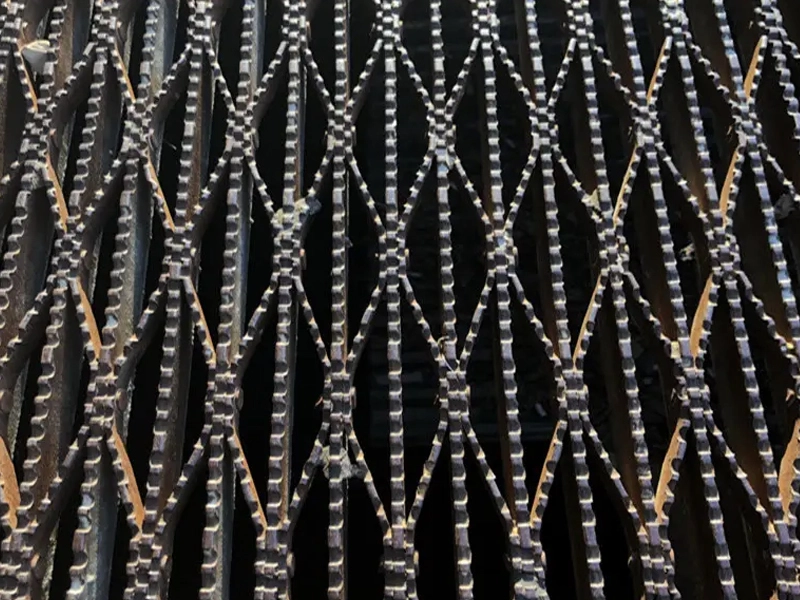

标准齿形是在装配过程中将格栅板扁钢的齿略微抬高至承载扁钢上平面以上。或者，用户也可以指定100%齿形，即承载扁钢和横杆均带有齿形。

Технические характеристики клёпаного решётчатого настила

Материал: углеродистая сталь, алюминий серии 6000 и нержавеющие стали серии 300
Категория: решетчатый настил с riveted соединением можно разделить на облегченный и тяжелый типы в зависимости от несущей способности.
Обработка поверхности: оцинковка, покраска или без отделки.

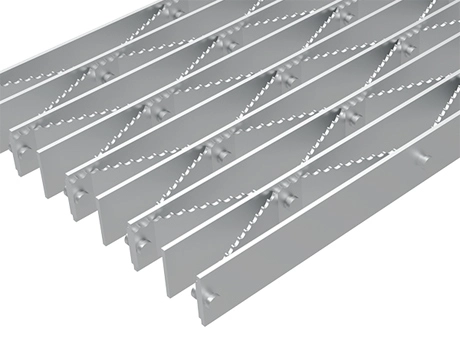

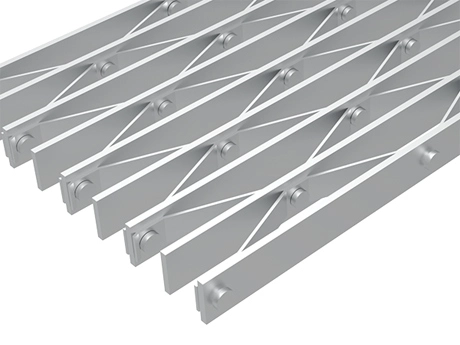

Тип поверхности: гладкая или с насечкой (рифленая).
Стандарт: соответствует стандарту ANSI/NAAMM MBG 531.

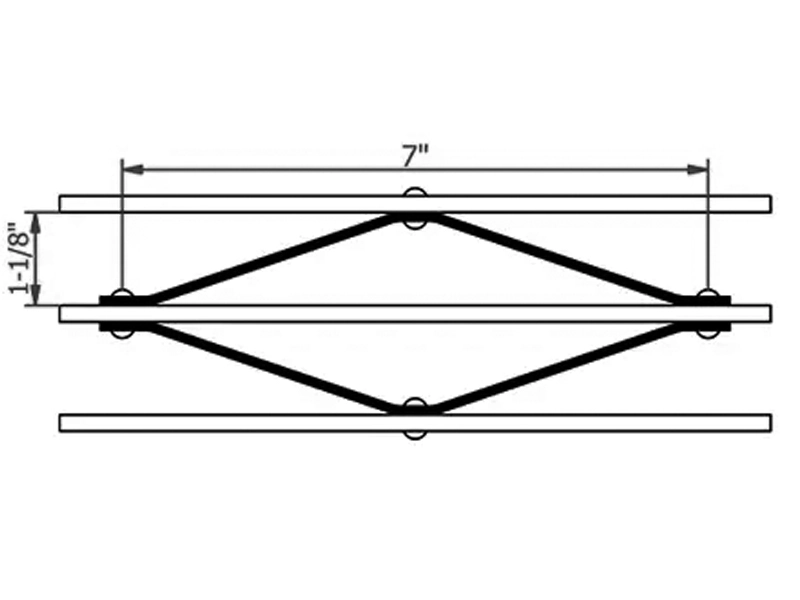

Возможные расстояния: эти изделия производятся с несущими полосами, расположенными на расстоянии 1-1/8" или 3/4" друг от друга, стандартный шаг заклепок составляет 7" по центру. Также доступен дополнительный плотный шаг заклепок 3-1/2" по центру.

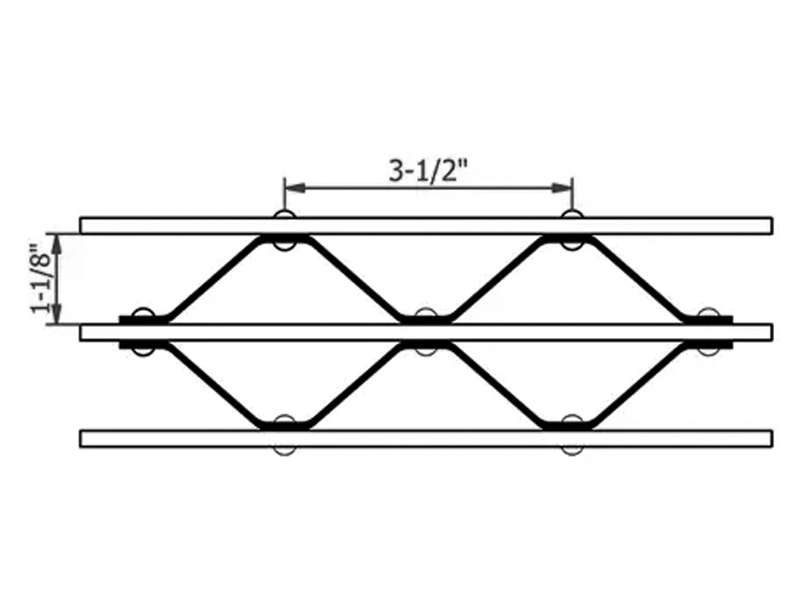

Таблица 1: Нагрузочная таблица для стали 18-R-7/3.5 (1-1/8")
Размер несущей полосы (дюймы)	Прибл. вес, фунт/кв. фут *	Макс. пролет для пешеходной нагрузки**	Типы нагрузок	Неподдерживаемый пролет
Размер несущей полосы (дюймы)	Прибл. вес, фунт/кв. фут *	Макс. пролет для пешеходной нагрузки**	Типы нагрузок	2'-0	2'-6	3'-0	3'-6	4'-0	4'-6	5'-0	5'-6	6'-0	6'-6	7'-0	8'-0
3/4 × 3/16	7.8	4'-0"	U	613	392	272	200	153	121	98	Все нагрузки и прогибы являются теоретическими и основаны на полных сечениях несущих полос при напряжении волокна 18 000 фунтов на кв. дюйм.
			D	0.099	0.155	0.223	0.304	0.397	0.503	0.621	Эти значения не являются абсолютными, поскольку фактическая несущая
			C	613	490	409	350	306	272	245	способность будет зависеть от незначительных отклонений в допусках проката и производства.
			D	0.079	0.124	0.179	0.243	0.318	0.402	0.497	Настил для пролетов слева от жирной линии имеет прогиб ≤ 1/4" при равномерных нагрузках 100 фунтов/кв. фут.
1 × 1/8	7.6	4'-5"	U	726	465	323	237	182	144	116
			D	0.074	0.116	0.168	0.228	0.298	0.377	0.466
			C	726	581	484	415	363	323	291
			D	0.06	0.093	0.134	0.182	0.238	0.302	0.372
1 × 3/16	9.4	4'-11"	U	1090	697	484	356	272	215	174	144	U - равномерная нагрузка в фунтах/кв. фут
			D	0.074	0.116	0.168	0.228	0.298	0.377	0.466	0.563	C - сосредоточенная нагрузка в фунтах/фут ширины настила
			C	1090	872	726	623	545	484	436	396	D - прогиб в дюймах
			D	0.06	0.093	0.134	0.182	0.238	0.302	0.372	0.451
1-1/4 × 1/8	8.7	5'-3"	U	1135	726	504	371	284	224	182	150	126	/	/	/
			D	0.06	0.093	0.134	0.182	0.238	0.302	0.372	0.451	0.536	/	/	/
			C	1135	908	757	649	567	504	454	413	378	/	/	/
			D	0.048	0.074	0.107	0.146	0.191	0.241	0.298	0.36	0.429	/	/	/
1-1/4 × 3/16	11	5'-10"	U	1702	1090	757	556	426	336	272	225	189	161	/	/
			D	0.06	0.093	0.134	0.182	0.238	0.302	0.372	0.451	0.536	0.629	/	/
			C	1702	1362	1135	973	851	757	681	619	567	524	/	/
			D	0.048	0.074	0.107	0.146	0.191	0.241	0.298	0.36	0.429	0.504	/	/
1-1/2 × 1/8	9.9	6'-0"	U	1634	1046	726	534	409	323	262	216	182	155	133	102
			D	0.05	0.078	0.112	0.152	0.199	0.251	0.31	0.376	0.447	0.524	0.608	0.794
			C	1634	1307	1090	934	817	726	654	594	545	503	467	409
			D	0.04	0.062	0.089	0.122	0.159	0.201	0.248	0.3	0.358	0.42	0.487	0.636
1-1/2 × 3/16	12.5	6'-8"	U	2451	1569	1090	800	613	484	392	324	272	232	200	153
			D	0.05	0.078	0.112	0.152	0.199	0.251	0.31	0.376	0.447	0.524	0.608	0.794
			C	2451	1961	1634	1401	1226	1090	981	891	817	754	700	613
			D	0.04	0.062	0.089	0.122	0.159	0.201	0.248	0.3	0.358	0.42	0.487	0.636
1-3/4 × 3/16	14.2	7'-6"	U	3337	2135	1483	1090	834	659	534	441	371	316	272	209
			D	0.043	0.067	0.096	0.13	0.17	0.215	0.266	0.322	0.383	0.45	0.521	0.681
			C	3337	2669	2224	1907	1668	1483	1335	1213	1112	1027	953	834
			D	0.034	0.053	0.077	0.104	0.136	0.172	0.213	0.257	0.306	0.36	0.417	0.545
2 × 3/16	16.8	8'-3"	U	4358	2789	1937	1423	1090	861	697	576	484	413	356	272
			D	0.037	0.058	0.084	0.114	0.149	0.189	0.233	0.282	0.335	0.393	0.456	0.596
			C	4358	3486	2905	2490	2179	1937	1743	1585	1453	1341	1245	1090
			D	0.03	0.047	0.067	0.091	0.119	0.151	0.186	0.225	0.268	0.315	0.365	0.477
2-1/4 × 3/16	18.3	9'-0"	U	5515	3530	2451	1801	1379	1090	883	729	613	522	450	345
			D	0.033	0.052	0.074	0.101	0.132	0.168	0.207	0.25	0.298	0.35	0.406	0.53
			C	5515	4412	3677	3152	2758	2451	2206	2006	1839	1697	1576	1379
			D	0.026	0.041	0.06	0.081	0.106	0.134	0.166	0.2	0.238	0.28	0.324	0.424
2-1/2 × 3/16	19.9	9'-9"	U	6809	4358	3026	2223	1702	1345	1090	900	757	645	556	426
			D	0.03	0.047	0.067	0.091	0.119	0.151	0.186	0.225	0.268	0.315	0.365	0.477
			C	6809	5447	4540	3891	3405	3026	2724	2476	2270	2095	1946	1702
			D	0.024	0.037	0.054	0.073	0.095	0.121	0.149	0.18	0.215	0.252	0.292	0.381
* Вес на квадратный фут основан на заклепках с шагом 7" по центру. Для центров заклепок 3-1/2" добавьте 0,40 фунта/кв. фут.
** Максимальная пешеходная нагрузка определяется как равномерная нагрузка 100 фунтов с прогибом ≤ 1/4 дюйма. Критерий максимального прогиба 1/4" считается соответствующим комфорту пешеходов, но может быть превышен для других условий нагружения по усмотрению уполномоченного органа.

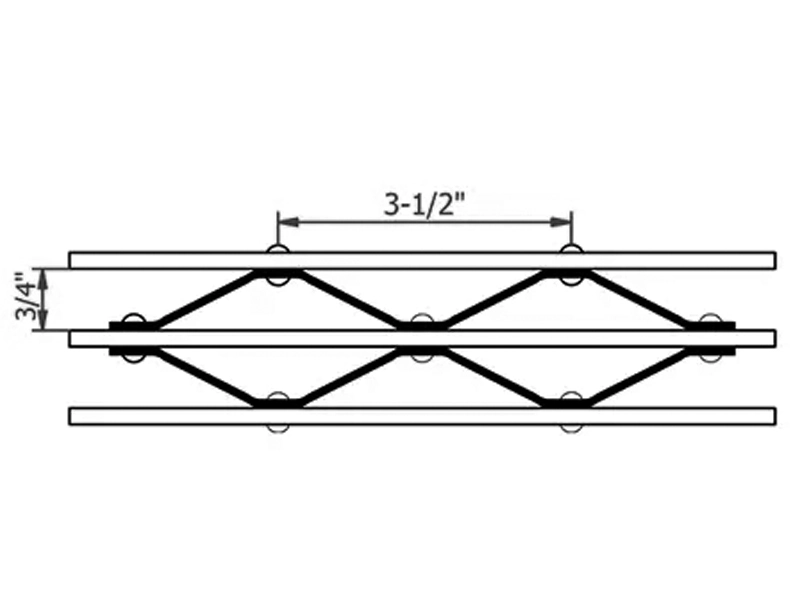

Таблица 2: Нагрузочная таблица для стали 12-R-7/3.5 (3/4")
Размер несущей полосы (дюймы)	Прибл. вес, фунт/кв. фут *	Макс. пролет для пешеходной нагрузки**	Типы нагрузок	Неподдерживаемый пролет
Размер несущей полосы (дюймы)	Прибл. вес, фунт/кв. фут *	Макс. пролет для пешеходной нагрузки**	Типы нагрузок	2'-0	2'-6	3'-0	3'-6	4'-0	4'-6	5'-0	5'-6	6'-0	6'-6	7'-0	8'-0
3/4 × 3/16	10.7	4'-4"	U	858	549	381	280	215	170	Все нагрузки и прогибы являются теоретическими и основаны на полных сечениях несущих полос при напряжении волокна 18 000 фунтов на кв. дюйм.
			D	0.099	0.155	0.223	0.304	0.397	0.503	Эти значения не являются абсолютными, поскольку фактическая несущая
			C	858	686	572	490	429	381	способность будет зависеть от незначительных отклонений в допусках проката и производства.
			D	0.079	0.124	0.179	0.243	0.318	0.402	Настил для пролетов слева от жирной линии имеет прогиб ≤ 1/4" при равномерных нагрузках 100 фунтов/кв. фут.
1 × 3/16	12.8	5'-4"	U	1525	976	678	498	381	301	244	202	U - равномерная нагрузка в фунтах/кв. фут
			D	0.074	0.116	0.168	0.228	0.298	0.377	0.466	0.563	C - сосредоточенная нагрузка в фунтах/фут ширины настила
			C	1525	1220	1017	872	763	678	610	555	D - прогиб в дюймах
			D	0.06	0.093	0.134	0.182	0.238	0.302	0.372	0.451
1-1/4 × 3/16	15	6'-4"	U	2383	1525	1059	778	596	471	381	315	265	/	/	/
			D	0.06	0.093	0.134	0.182	0.238	0.302	0.372	0.451	0.536	/	/	/
			C	2383	1907	1589	1362	1192	1059	953	867	794	/	/	/
			D	0.048	0.074	0.107	0.146	0.191	0.241	0.298	0.36	0.429	/	/	/
1-1/2 × 3/16	17.1	7'-3"	U	3432	2196	1525	1121	858	678	549	454	381	325	280	215
			D	0.05	0.078	0.112	0.152	0.199	0.251	0.31	0.376	0.447	0.524	0.608	0.794
			C	3432	2745	2288	1961	1716	1525	1373	1248	1144	1056	981	858
			D	0.04	0.062	0.089	0.122	0.159	0.201	0.248	0.3	0.358	0.42	0.487	0.636
1-3/4 × 3/16	19.4	8'-2"	U	4671	2989	2076	1525	1168	923	747	618	519	442	381	292
			D	0.043	0.067	0.096	0.13	0.17	0.215	0.266	0.322	0.383	0.45	0.521	0.681
			C	4671	3737	3114	2669	2336	2076	1868	1699	1557	1437	1335	1168
			D	0.034	0.053	0.077	0.104	0.136	0.172	0.213	0.257	0.306	0.36	0.417	0.545
2 × 3/16	22.9	9'-0"	U	6101	3905	2712	1992	1525	1205	976	807	678	578	498	381
			D	0.037	0.058	0.084	0.114	0.149	0.189	0.233	0.282	0.335	0.393	0.456	0.596
			C	6101	4881	4067	3486	3050	2712	2440	2219	2034	1877	1743	1525
			D	0.03	0.047	0.067	0.091	0.119	0.151	0.186	0.225	0.268	0.315	0.365	0.477
2-1/4 × 3/16	25	9'-10"	U	7721	4942	3432	2521	1930	1525	1235	1021	858	731	630	483
			D	0.033	0.052	0.074	0.101	0.132	0.168	0.207	0.25	0.298	0.35	0.406	0.53
			C	7721	6177	5148	4412	3861	3432	3089	2808	2574	2376	2206	1930
			D	0.026	0.041	0.06	0.081	0.106	0.134	0.166	0.2	0.238	0.28	0.324	0.424
2-1/2 × 3/16	27.2	10'-8"	U	9533	6101	4237	3113	2383	1883	1525	1261	1059	903	778	596
			D	0.03	0.047	0.067	0.091	0.119	0.151	0.186	0.225	0.268	0.315	0.365	0.477
			C	9533	7626	6355	5447	4766	4237	3813	3466	3178	2933	2724	2383
			D	0.024	0.037	0.054	0.073	0.095	0.121	0.149	0.18	0.215	0.252	0.292	0.381
* Вес на квадратный фут основан на заклепках с шагом 7" по центру. Для стальных изделий с центрами заклепок 3-1/2" добавьте 0,40 фунта/кв. фут.
** Максимальная пешеходная нагрузка определяется как равномерная нагрузка 100 фунтов с прогибом ≤ 1/4 дюйма. Критерий максимального прогиба 1/4" считается соответствующим комфорту пешеходов, но может быть превышен для других условий нагружения по усмотрению уполномоченного органа.
