Стадионные стальные решётки для подиума

Стальной решётчатый настил для служебных мостков стадиона — это стальная конструкция, используемая для служебных мостков стадиона. Ниже будут представлены её характеристики, сценарии применения, особенности монтажа и другие аспекты.

Особенности

Высокая прочность и несущая способность: Изготавливается сваркой несущих плоских полос и поперечных стержней с определённым шагом по широте и долготе. Конструкция прочная, обладает высокой прочностью и несущей способностью, выдерживает вес персонала и соответствующего оборудования, обеспечивая устойчивость и надёжность при статических и динамических нагрузках.

Хорошие противоскользящие свойства: Поверхность обычно подвергается противоскользящей обработке, например, с использованием зубчатых плоских полос или специальной обработке поверхности для увеличения трения, что эффективно снижает риск скольжения при ходьбе и обеспечивает безопасность использования.

Хорошие показатели вентиляции и освещения: Уникальная решётчатая структура обеспечивает свободную циркуляцию воздуха, улучшает вентиляцию зоны трибун стадиона, а также пропускает свет, улучшая освещение и снижая зависимость от искусственного освещения в дневное время.

Высокая коррозионная стойкость: Обычно изготавливается из углеродистой стали и подвергается антикоррозионной обработке, такой как горячее цинкование. Может длительное время использоваться в такой среде с высокой проходимостью и частым использованием, как стадион, не подвергаясь ржавчине и коррозии, что продлевает срок службы и снижает частоту замены и технического обслуживания.

Эстетичный вид и лёгкость очистки: Простые линии и уникальный рисунок решётки гармонируют с архитектурным стилем современных спорткомплексов, повышая эстетику здания. Кроме того, конструкция не задерживает грязь, дождь, снег или воду на поверхности. Обладает высокой самоочищающейся способностью и проста в уходе.

Лёгкая конструкция и простота подъёма: Относительно небольшой вес облегчает транспортировку и подъём, позволяет экономить трудозатраты и время в процессе монтажа, повышая эффективность строительства.

Сценарии применения

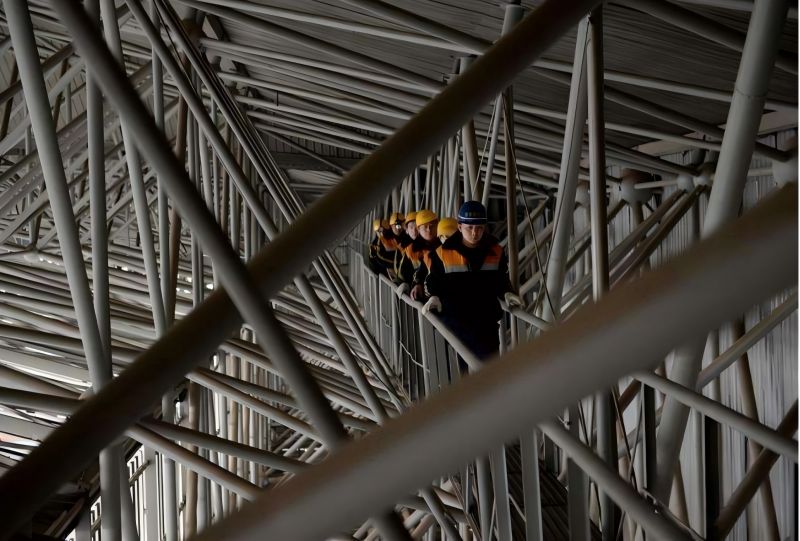

Служебный проход: Служебный проход, устроенный над сценой или перед ней в стадионе, используется персоналом для монтажа и обслуживания вспомогательных сооружений, таких как освещение, звук и сценическая механика.Стальная решёткаБлагодаря своим многочисленным преимуществам широко применяется в служебных проходах.

Применение для потолков: Может использоваться для потолков трибун стадиона, выдерживая определённую нагрузку и удовлетворяя требованиям вентиляции, освещения и эстетики.

Лестницы и переходы: Укладывается на лестницах, переходах и других участках трибун стадиона, обеспечивая безопасную и надёжную поверхность для прохода зрителей и персонала.

Особенности монтажа

Подготовка: Перед закупкой стальной решётки необходимо связаться с производителем, выполнить разбивку чертежей и заранее вырезать отверстия в колоннах, балках и других элементах, где это требуется. В то же время персонал по контролю качества на объекте должен тщательно проверить тип, материал, спецификацию, покрытие и внешний вид поступающей стальной решётки, а также сверить с проектными чертежами и сертификатами качества.

Обработка основания: После приёмки каркаса, перед подъёмом плит, необходимо тщательно удалить масло, краску и мусор со стальных балок, чтобы обеспечить чистоту и ровность их поверхности.

Условия укладки: Монтаж стальной решётки следует выполнять после завершения работ по соответствующим стальным балкам и нанесения промежуточной краски и огнезащитного покрытия. Укладка возможна только после окончательной затяжки высокопрочных болтов, проверки сварных швов балок перекрытия, удаления начальных пластин, заполнения узлов промежуточной краской, огнезащитным покрытием и завершения временного монтажа.

Разметка и раскладка: В соответствии со схемой укладки стальной решётки производят замеры, разметку и наносят линии расположения на верхнюю полку стальной балки чернильными линиями, чтобы обеспечить точность укладки решётки.

Подъём и установка: При подъёме стальной решётки, во избежание деформации, следует использовать мягкие стропы или добавлять резиновые прокладки в углах между тросом и решёткой, либо использовать подкладки под решётку, и надёжно закреплять. После подъёма на указанное место плиты выравнивают и уплотняют в строгом соответствии со схемой укладки и требованиями спецификации, крепление выполняется симметрично.

Метод крепления: Обычно используется сварка, один сварной шов каждые 500 мм сбоку, сварной шов из угловой стали 4 мм, длина шва 20 мм, зазор между пластинами решётки 5–10 мм, который может регулироваться по факту на месте. После сварки необходимо удалить шлак и брызги, затем вручную нанести два слоя цинконаполненной краски.

Обслуживание

Регулярный осмотр: Регулярно проверяйте стальную решётку служебных мостков, чтобы убедиться в отсутствии деформаций, ослаблений, трещин в сварных швах и т. п. При обнаружении проблем своевременно проводите ремонт или замену.

Очистка поверхности: Регулярно очищайте пыль и мусор с поверхности стальной решётки, поддерживая её чистоту, чтобы обеспечить её самоочищающуюся способность и эстетичный вид.

Антикоррозионная обработка: Для оцинкованной стальной решётки, если обнаружено повреждение цинкового слоя, его следует своевременно отремонтировать. Можно использовать антикоррозионные меры, такие как нанесение цинконаполненной краски, для продления срока службы решётки.

Типовой пример 1

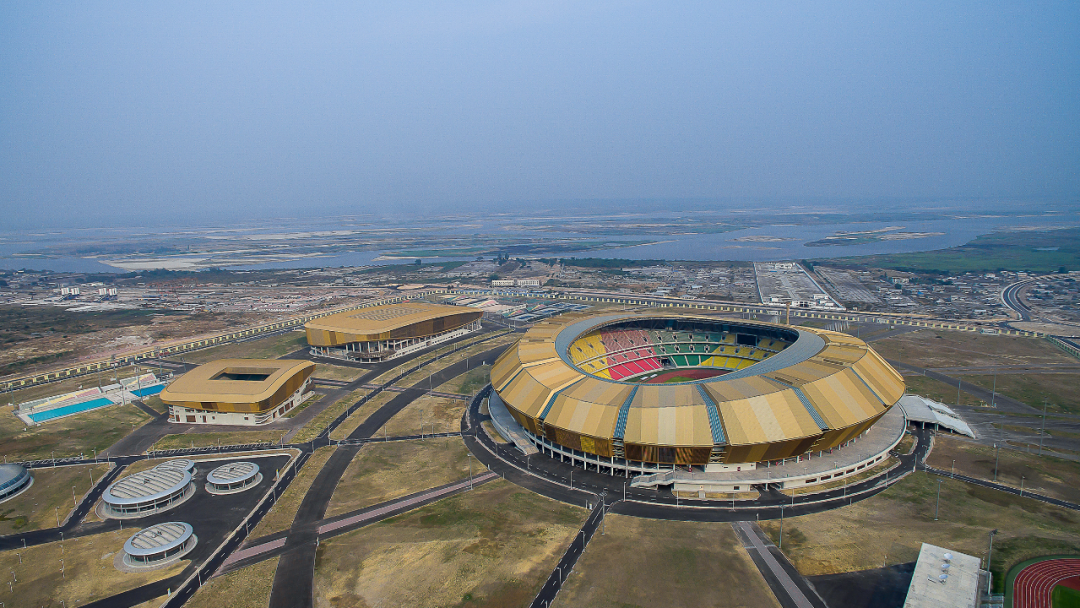

Проект строительства стадиона в Браззавиле

Местоположение проекта: Республика Конго

Площадь проекта: Служебные мостки стадиона и бассейна

Спецификация стальной решётки: G205/30/100, несущая полоса 20x5 мм, шаг 30x100 мм

Объём проекта: 65 тонн

Стадион в Браззавиле, Конго, включает стадион на 60 000 мест и разминочную зону, водный центр на 2 000 мест, крытый спортивный зал на 10 000 мест, дорожную систему и озеленение, парковки и окружающие муниципальные инженерные сети. Общая договорная стоимость составляет 558 миллионов долларов США. Этот проект был главной ареной 11-х Всеафриканских игр в 2015 году и стал национальным архитектурным символом Конго (Браззавиль). В октябре 2016 года проект получил премию «Лубань» за национальные проекты высокого качества от Китайской строительной ассоциации.

Типовой пример 2

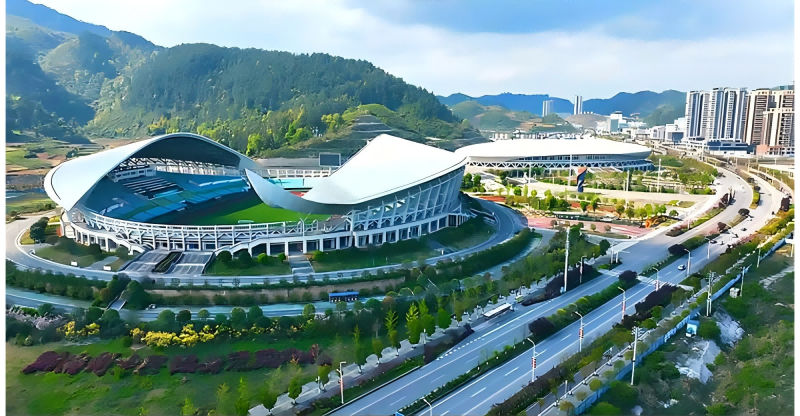

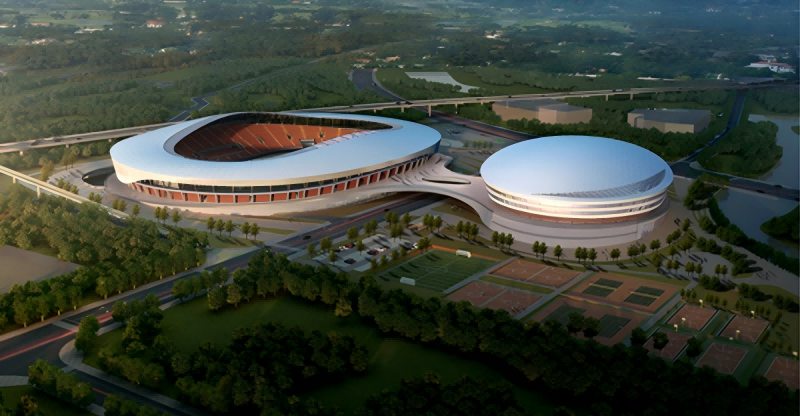

Спортивный центр массовых видов спорта в Дуцзюнь (Олимпийский центр)

Город Дуцзюнь, провинция Гуйчжоу, Китай

Объём инвестиций: 400 миллионов юаней

Масштаб здания Площадь здания 64 249,34 м²; Проект разделён на две части: стадион и спортзал. Основной корпус спортзала использует полностью монолитную железобетонную каркасную систему, а крыша — квадратно-пирамидальную

структурную систему; стадион имеет эллиптическую форму в плане и состоит из игрового поля и трибун, всего около 25 000 мест.

Назначение строительства Спортзал, стадион

Спецификация стальной решётки:

Несущая полоса 20x5, шаг 22 x100 мм.
